| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
22,6 V |
| Höchste Dauerspannung DC |
32 V |
| Nennableitstoßstrom (8/20) |
10 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
1 kA |
| Nennlaststrom |
0,55 A |
| Schutzpegel Ader/Ader |
50 V |
| Schutzpegel Ader/Erde |
850 V |
| Montageart |
sonstige |
| Anschluss 1 |
Anschlussleitung |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
separater Leiter |
| Schutzart (IP) |
IP67 |

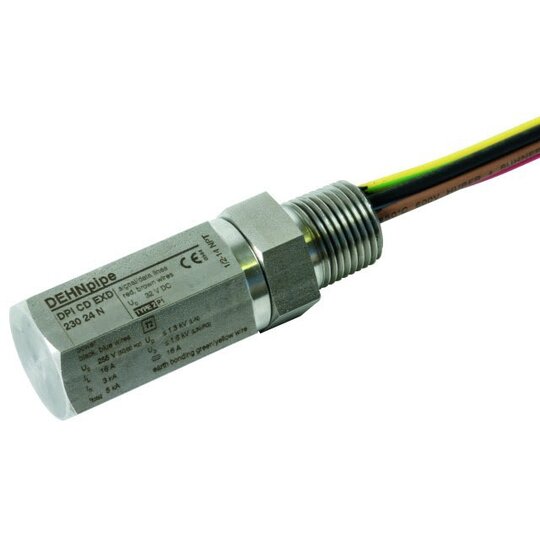

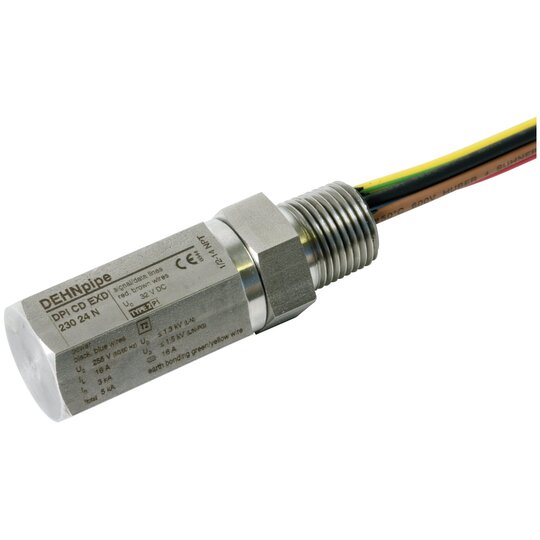

Überspannungsableiter in kombinierter Ausführung für Energie und Datenseite. Druckfeste Kapselung zum Einsatz in explosionsgefährdeten Bereichen in Zone 1 und 2, zum Schutz einer 120 / 230 V-Netzversorgungs- und einer 24 V-Datenschnittstelle von Feldgeräten. Zusätzliche Sicherheit durch verwechslungssichere Y-Schaltung für die 120 / 230 V-Netzversorgung. Durch Ausführung II 2 G Ex d IIC T5/T6 universell einsetzbar in Ex-Zone 1 und 2.sorgung und 2-Leiter-Messtechnik, Paralleler Schutz einer 230 V-Netzversorgung und einer 0/4-20 mA-Schnittstelle in Ex-Zone 1 oder 2. Fabrikat: DEHN Typ: DPI CD EXD 230 24 N Art.-Nr.: 929970 oder gleichwertig.
