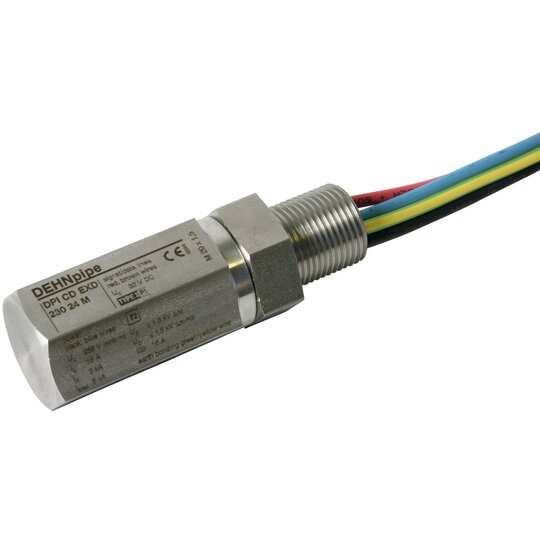

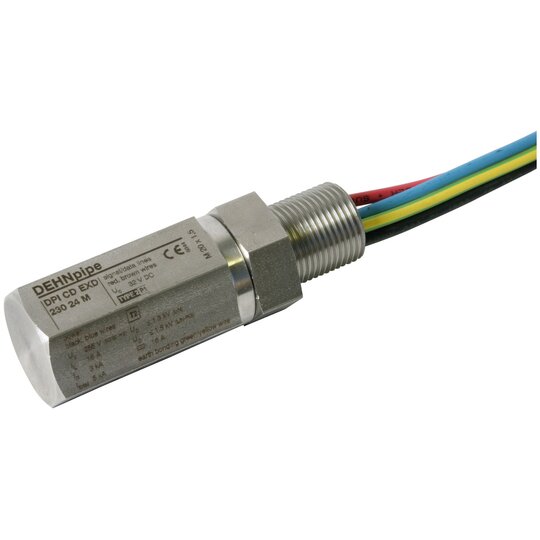

Dehn 929969 DPI CD EXD 230 24 M ÜS-Ableiter DEHNpipe Ex (d) mit M20x1,5

Ihr Nettopreis
Art.-Nr.
2031818
EAN
4013364127418
Hersteller-Nr.
929969
DEHA.-Nr.
3235946
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Nennspannung DC 24.0 - 24.0 V
Höchste Dauerspannung AC 22,6 V
Höchste Dauerspannung DC 32 V
Nennableitstoßstrom (8/20) 10 kA
Nennlaststrom 0,55 A
Schutzpegel Ader/Ader 50 V
Schutzpegel Ader/Erde 850 V
Montageart sonstige
Anschluss 1 Anschlussleitung
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 4
Erdung über separater Leiter
Schutzart (IP) IP67

Dualer Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 230 24 M Dualer Überspannungs-Ableiter der Ableiterklasse Typ 2 sowie Type 2 / P2 DEHNpipe, geprüft nach EN 61643-11 und -21, in V4A, IP 67, in Ex (d)-Ausführung, zum Einschrauben in Feldgeräte mit Anschluß für Spannungsversorgung und 2-Leiter-Messtechnik, Paralleler Schutz einer 230 V-Netzversorgung und einer 0/4-20 mA-Schnittstelle in Ex-Zone 1 oder 2. Fabrikat: DEHN Typ: DPI CD EXD 230 24 M Art.-Nr.: 929969 oder gleichwertig.

12348546_34963116.pdf

Schaltbild

Download (Stand: 24.02.2025)

12348546_34963117.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3016399.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12348546_12348583.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
