| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
22,6 V |
| Höchste Dauerspannung DC |
32 V |
| Nennableitstoßstrom (8/20) |
10 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
1 kA |
| Nennlaststrom |
0,55 A |
| Schutzpegel Ader/Ader |
50 V |
| Schutzpegel Ader/Erde |
1200 V |
| Grenzfrequenz |
67 MHz |
| Montageart |
sonstige |
| Anschluss 1 |
Anschlussleitung |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
separater Leiter |
| Schutzart (IP) |
IP67 |

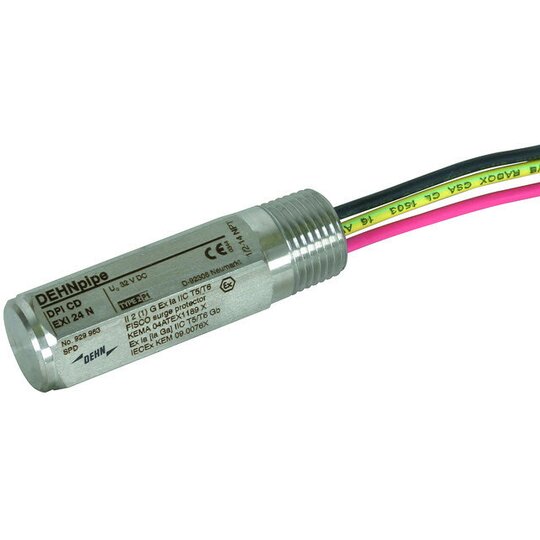

Überspannungsableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde. nach EN 61643-21, in V4A, IP 67, in Ex (i)-Ausführung, zum Einschrauben in Feldgeräte mit 2-Leiter-Messtechnik, paralleler Schutz von einer erdpotentialfrei betriebenen Doppelader sowie eigensicherer Bussysteme. Ableiterklasse: T Höchste Dauerspannung DC: 32 V Nennstrom: 0,55 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA Grenzfrequenz Ad-Ad: 67 MHz Fabrikat: DEHN Typ: DPI CD EXI 24 N Art.-Nr.: 929963 oder gleichwertig.'
12348546_34963057.pdf
Schaltbild
|
12348546_34963068.pdf
Maßzeichnung
|
3016397.pdf
Montageanleitung
|
12348546_12348572.pdf
Produktdatenblatt
|
|
|
|
|
