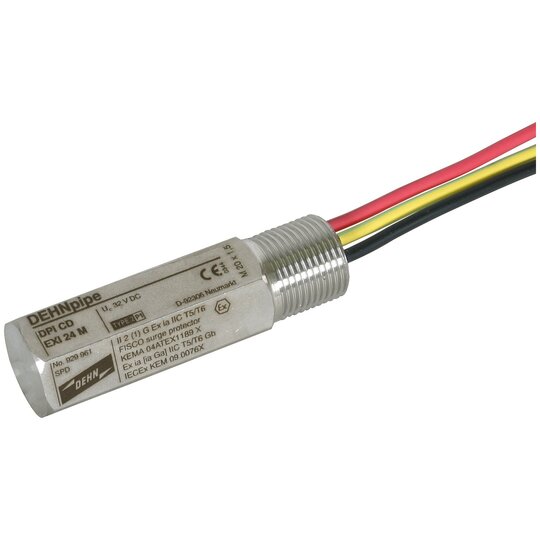

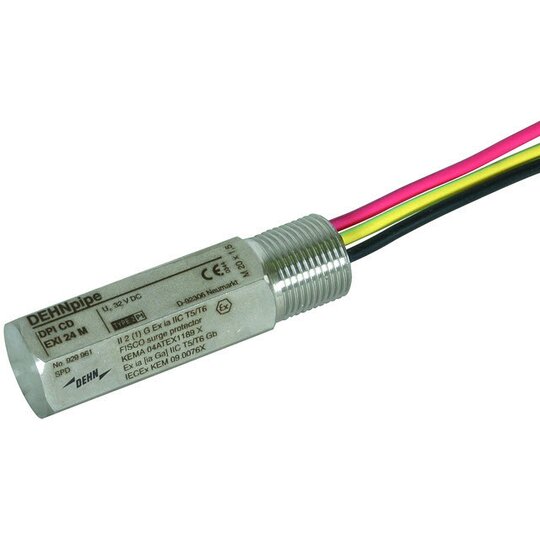

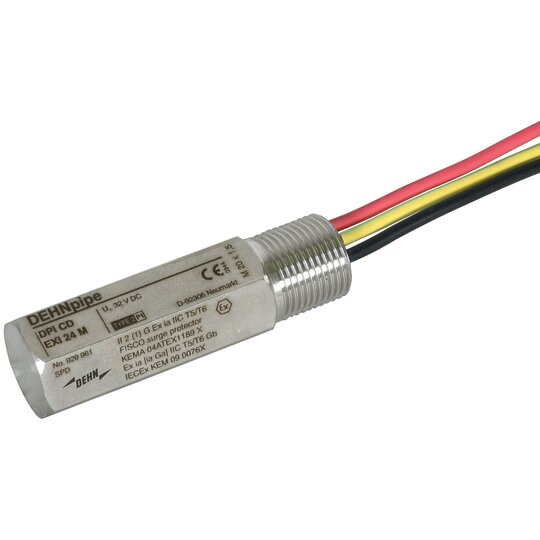

Dehn 929961 DPICDEXI24M Überspannungs- ableiter DEHNpipe Ex (i) m.M20x1,5

Hersteller-Nr. 929961 283391898
Ihr Nettopreis
Art.-Nr.
2032574
EAN
4013364101784
DEHA.-Nr.
0976652
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Nennspannung DC 24.0 - 24.0 V
Höchste Dauerspannung AC 22,6 V
Höchste Dauerspannung DC 32 V
Nennableitstoßstrom (8/20) 10 kA
Nennlaststrom 0,55 A
Schutzpegel Ader/Ader 50 V
Schutzpegel Ader/Erde 1200 V
Grenzfrequenz 67 MHz
Montageart sonstige
Anschluss 1 Anschlussleitung
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über separater Leiter
Schutzart (IP) IP67

Überspannungsableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde. geprüft nach EN 61643-21, in V4A, IP 67, in Ex (i)-Ausführung, zum Einschrauben in Feldgeräte mit 2-Leiter-Messtechnik, paralleler Schutz von einer erdpotentialfrei betriebenen Doppelader sowie eigensicherer Bussysteme. Ableiterklasse: T Höchste Dauerspannung DC: 32 V Nennstrom: 0,55 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA Grenzfrequenz Ad-Ad: 67 MHz Fabrikat: DEHN Typ: DPI CD EXI 24 M Art.-Nr.: 929961 oder gleichwertig.
