| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
24,5 V |
| Höchste Dauerspannung DC |
34,8 V |
| Nennableitstoßstrom (8/20) |
10 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
1 kA |
| Nennlaststrom |
0,5 A |
| Schutzpegel Ader/Ader |
49 V |
| Schutzpegel Ader/Erde |
1000 V |
| Grenzfrequenz |
7 MHz |
| Montageart |
sonstige |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
sonstige |
| Schutzart (IP) |
IP67 |

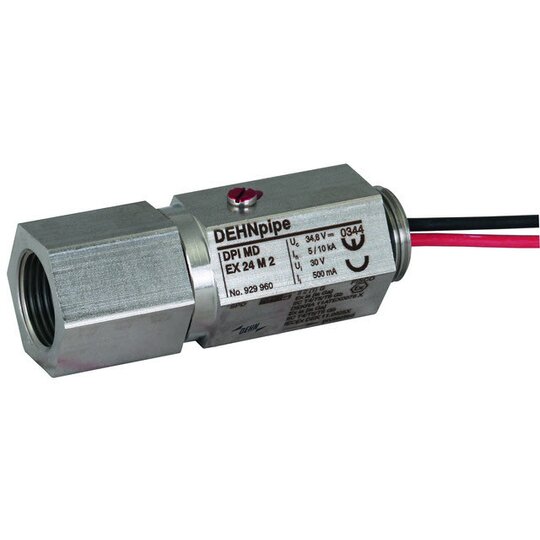

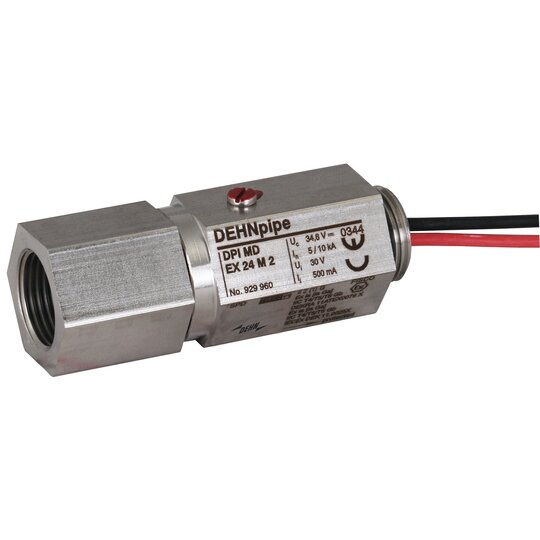

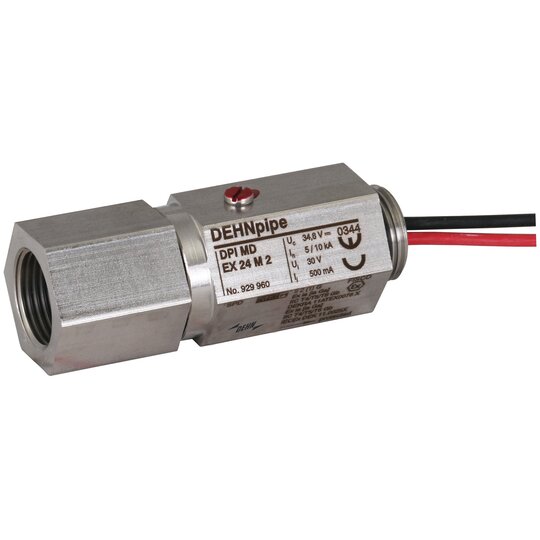

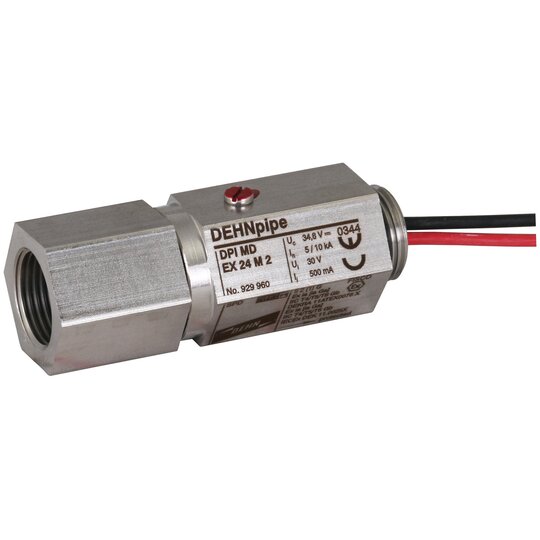

Energetisch koordinierter zweistufiger Ableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt die Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde. Kabelverschraubungen sind gesondert zu bestellen. zum Einschrauben in Feldgeräte mit 2-Leiter-Messtechnik, serieller Schutz von einer erdpotentialfrei betriebenen Doppelader sowie symmetrischen Schnittstellen nach NAMUR NE 21. Ableiterklasse: T Höchste Dauerspannung DC: 34,8 V Nennstrom: 0,5 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA Grenzfrequenz Ad-Ad: 7 MHz Fabrikat: DEHN Typ: DPI MD EX 24 M 2 Art.-Nr.: 929960 oder gleichwertig.'
12348546_34963034.pdf
Schaltbild
|
12348546_34963035.pdf
Maßzeichnung
|
3016394.pdf
Montageanleitung
|
12348546_12348565.pdf
Produktdatenblatt
|
|
|
|
|
