| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
25,4 V |
| Höchste Dauerspannung DC |
36 V |
| Nennableitstoßstrom (8/20) |
20 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
1,5 kA |
| Nennlaststrom |
0,55 A |
| Schutzpegel Ader/Ader |
50 V |
| Schutzpegel Ader/Erde |
1200 V |
| Montageart |
sonstige |
| Anschluss 1 |
Anschlussleitung |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
separater Leiter |
| Schutzart (IP) |
IP67 |

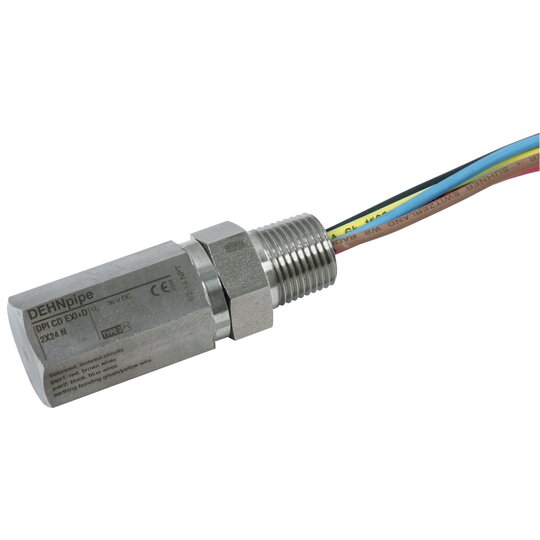

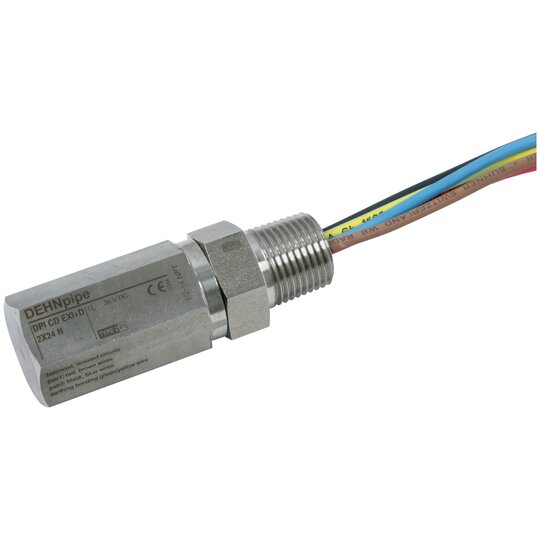

Überspannungsableiter in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von zwei 24 V-Schnittstellen.pipe, geprüft nach EN 61643-21, in V4A, IP 67, in Ex (i) + (d)-Ausführung, zum Einschrauben in Feldgeräte zum Schutz von zwei erdpotentialfreien Signalkreisen oder den Versorgungskreis des Feldgerätes und einen Signalkreis in Ex-Zone 1 oder 2. Ableiterklasse: T Höchste Dauerspannung DC: 36 V Nennstrom: 0,55 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA Fabrikat: DEHN Typ: DPI CD EXI+D 2X24 N Art.-Nr.: 929951 oder gleichwertig.'
12348546_34963139.pdf
Schaltbild
|
12348546_34963140.pdf
Maßzeichnung
|
3016401.pdf
Montageanleitung
|
12348546_12348590.pdf
Produktdatenblatt
|
|
|
|
|
