| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
24,5 V |
| Höchste Dauerspannung DC |
34,8 V |
| Nennableitstoßstrom (8/20) |
10 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
1 kA |
| Nennlaststrom |
0,5 A |
| Schutzpegel Ader/Ader |
50 V |
| Schutzpegel Ader/Erde |
500 V |
| Grenzfrequenz |
14 MHz |
| Montageart |
sonstige |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
sonstige |
| Schutzart (IP) |
IP67 |

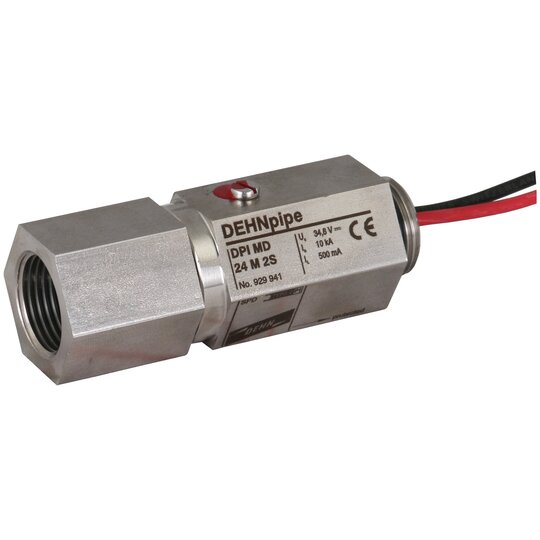

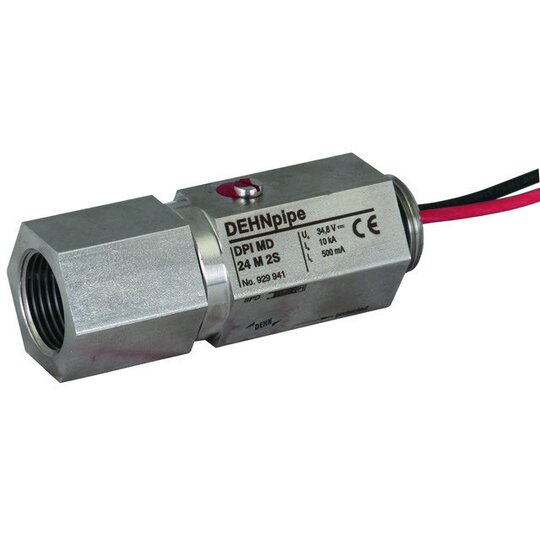

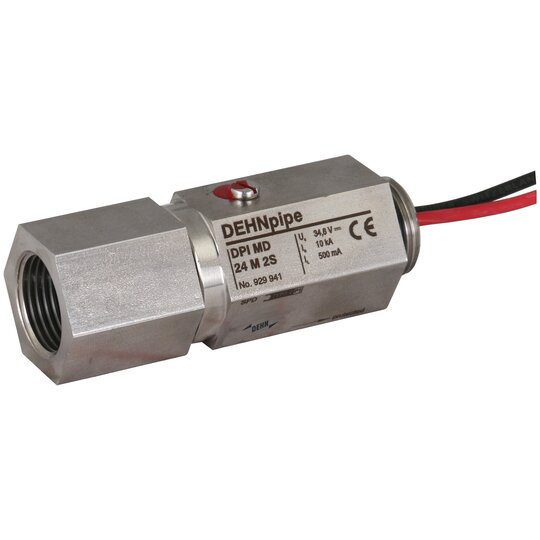

Energetisch koordinierter gegen Erde leckstromfreier zweistufiger Ableiter für 4-20 mA-Schnittstellen mit Schraubgewinde M20 x 1,5 (innen/außen). Schirmerdung direkt, indirekt oder ohne möglich. Kabelverschraubung als Zubehör lieferbar.rüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22, in V2A, IP 67, 2-teiliges Gehäusedesign, zum Einschrauben in Feldgeräte mit 2-Leiter-Messtechnik, serieller Schutz von einer erdpotentialfrei betriebenen Doppelader sowie symmetrischen Schnittstellen nach NAMUR NE 21. Ableiterklasse: Q Höchste Dauerspannung DC: 34,8 V Nennstrom: 0,5 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA Grenzfrequenz Ad-Ad: 14 MHz Fabrikat: DEHN Typ: DPI MD 24 M 2S Art.-Nr.: 929941 oder gleichwertig.'
12348546_34963008.pdf
Schaltbild
|
12348546_34963009.pdf
Maßzeichnung
|
44249.pdf
Montageanleitung
|
12348546_12348559.pdf
Produktdatenblatt
|
|
|
|
|
