| Nennspannung DC |
0.0 - 0.0 V |
| Höchste Dauerspannung DC |
0 V |
| BlitzstoŽƒstrom (10/350 s)s) |
40 kA |
| Nennableitstoßstrom (8/20) |
80 kA |
| Nennlaststrom |
0 A |
| Schutzpegel |
300 V |
| Frequenz |
690.0 - 2700.0 MHz |
| Montageart |
Connector/Kabeladapter |
| Anschluss 1 |
7/16 Connector |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Erdung über |
sonstige |
| Baubreite |
130 mm |
| Schutzart (IP) |
IP67 |

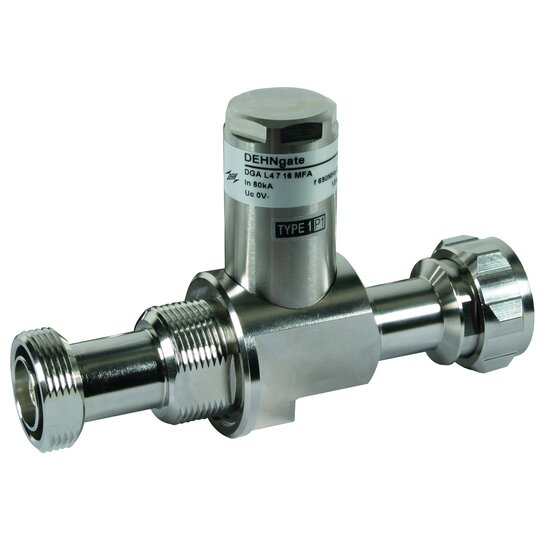

Kombiableiter in wartungsfreier Lambda/4-Technik für Mehrfrequenzanwendungen (Multicarriersysteme). Die Ableiter können auch hohe Blitzteilströme ableiten. Keine Fernspeisung möglich, da der Ableiter für niederfrequente Signale einen galvanischen Kurzschluss darstellt. Besonders breitbandig für alle 4+3G- und LTE-Dienste.passiver Intermodulation. Besonders breitbandig für alle 3+4G- und LTE-Dienste Erdung über Durchführung oder Erdungsschraube. Höchste Dauerspannung DC: 0 V D1 Blitzstoßstrom (10/350 µs): 40 kA C2 Nennableitstoßstrom (8/20 µs): 80 kA Frequenzbereich: 690 MHz - 2,7 GHz Fabrikat: DEHN Typ: DGA L4 7 16 MFA Art.-Nr.: 929148 oder gleichwertig.'
12348690_34963814.pdf
Schaltbild
|
12348690_34963825.pdf
Maßzeichnung
|
3008614.pdf
Montageanleitung
|
12348690_12348821.pdf
Produktdatenblatt
|
|
|
|
|
