| Nennspannung DC |
0.0 - 0.0 V |
| Höchste Dauerspannung DC |
0 V |
| BlitzstoŽƒstrom (10/350 s)s) |
25 kA |
| Nennableitstoßstrom (8/20) |
50 kA |
| Nennlaststrom |
0 A |
| Schutzpegel |
130 V |
| Frequenz |
380.0 - 512.0 MHz |
| Montageart |
Connector/Kabeladapter |
| Anschluss 1 |
7/16 Connector |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Erdung über |
sonstige |
| Baubreite |
116 mm |
| Schutzart (IP) |
IP65 |

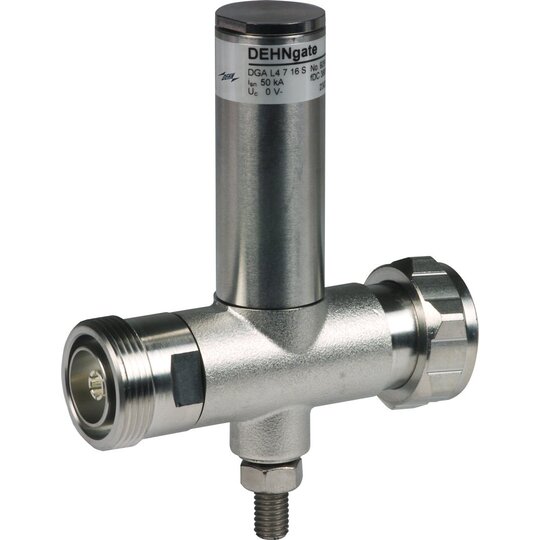

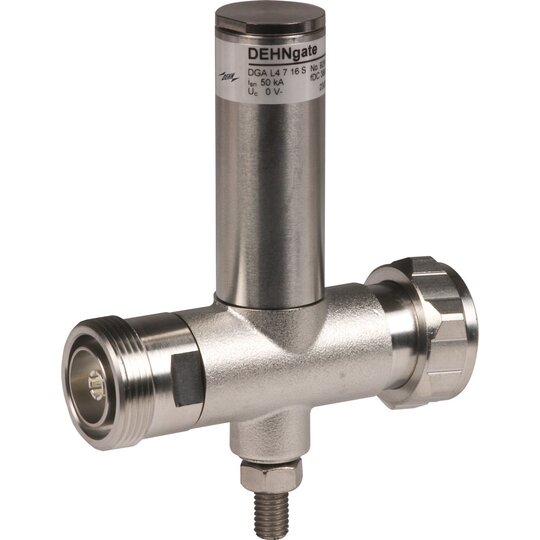

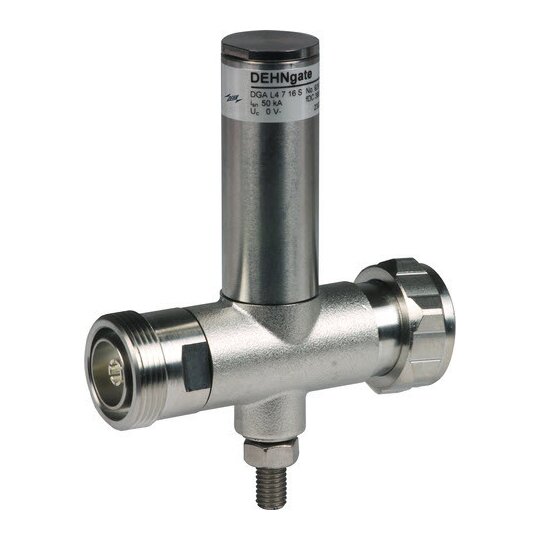

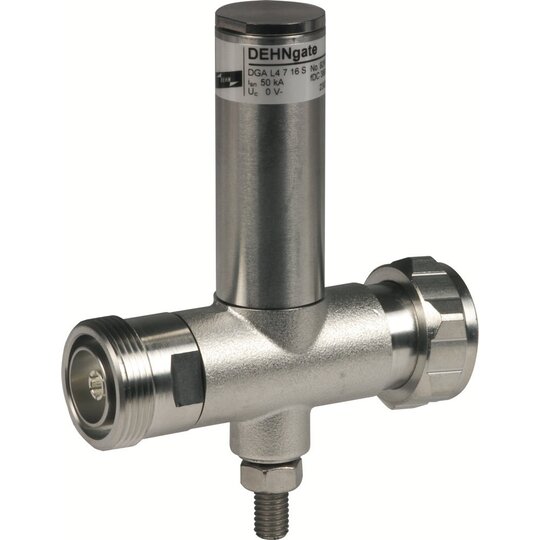

Kombiableiter in wartungsfreier Lambda/4-Technik mit abgestimmtem Frequenzband. Die Ableiter können auch hohe Blitzteilströme ableiten. Keine Fernspeisung möglich, da der Ableiter für niederfrequente Signale einen galvanischen Kurzschluss darstellt. Alternative Typen mit geänderter Anschlussart auf Anfrage erhältlich. beständig durch CuBe-Buchse und nickelfreier 3-Metallbeschichtung. Erdung über Erdungsschraube. Höchste Dauerspannung DC: 0 V D1 Blitzstoßstrom (10/350 µs): 25 kA C2 Nennableitstoßstrom (8/20 µs): 50 kA Frequenzbereich: 380-512 MHz Fabrikat: DEHN Typ: DGA L4 7 16 S Art.-Nr.: 929047 oder gleichwertig.
12348690_34963814.pdf
Schaltbild
|
12348690_34963815.pdf
Maßzeichnung
|
3008614.pdf
Montageanleitung
|
12348690_12348819.pdf
Produktdatenblatt
|
|
|
|
|
