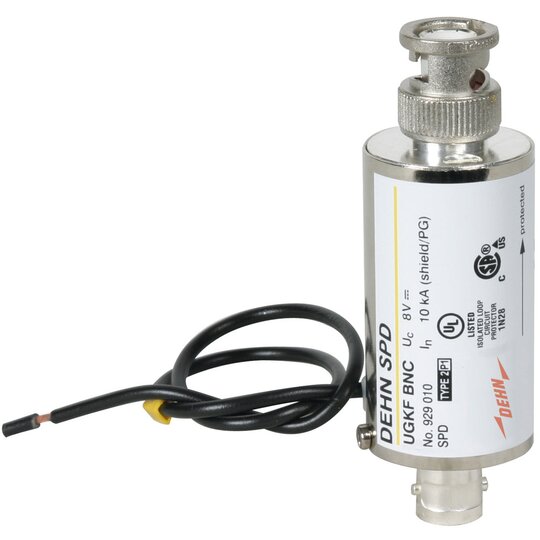

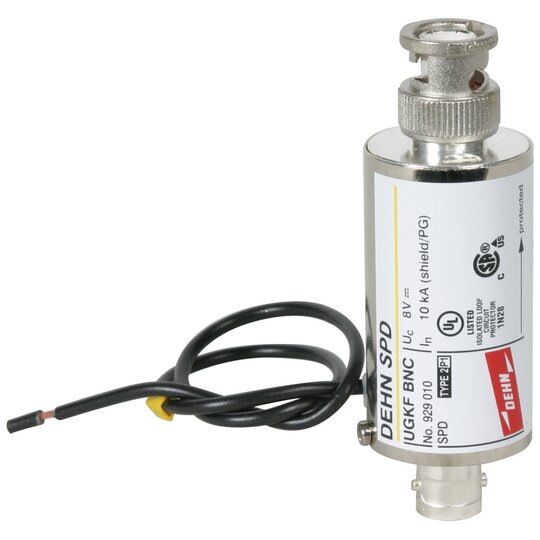

Dehn 929010 UGKFBNC Überspannungs- ableiter Kabeladapter

Hersteller-Nr. 929010 52181
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030365
EAN
4013364039940
DEHA.-Nr.
0061963
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Nennspannung DC 5.0 - 5.0 V
Höchste Dauerspannung DC 8 V
Nennableitstoßstrom (8/20) 2,5 kA
Nennlaststrom 0,1 A
Montageart Connector/Kabeladapter
Anschluss 1 BNC, 75 Ohm
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 1
Erdung über separater Leiter
Baubreite 24 mm

Zweistufiger Überspannungs-Ableiter UGKF BNC Überspannungs-Ableiter der Ableiterklasse Type 2 / P1 UGKF, geprüft nach EN 61643-21 zum Schutz von Video-Systemen oder Arcnet-Computersystemen mit koaxialem BNC-Anschluss. Höchste Dauerspannung DC: 8 V C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm: 2,5 kA Fabrikat: DEHN Typ: UGKF BNC Art.-Nr.: 929010 oder gleichwertig.

12348676_34963434.pdf

Schaltbild

Download (Stand: 02.04.2025)

12348676_34963435.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3006899.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12348676_12348678.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)

REACH-Erklärung

Download (Stand: 02.04.2025)
