Nennspannung AC | 230.0 - 230.0 V |
Nennspannung DC | 5.0 - 5.0 V |
Höchste Dauerspannung AC | 255 V |
Höchste Dauerspannung DC | 6,4 V |
Nennableitstoßstrom (8/20) | 5 kA |
BlitzstoŽƒstrom (10/350 s)s) | 1 kA |
Nennlaststrom | 0,1 A |
Schutzpegel Ader/Ader | 1500 V |
Schutzpegel Ader/Erde | 1500 V |
Schutzpegel Ader/Signalground | 550 V |
Schutzpegel Signalground/Protectiveground | 550 V |
Grenzfrequenz | 100 MHz |
Montageart | Hutschiene TH35 |
Anschluss 1 | BNC, 75 Ohm |
Ableiterüberwachung | true |
Mit Fernmeldekontakt | false |
Signalisierung am Gerät | optisch |
Explosionsgeprüfte Ausführung | false |
Trennmöglichkeit des Signalkreises | false |
Anzahl der Leiter (ohne Erde) | 5 |
Erdung über | separater Leiter |
Baubreite | 36 mm |
Schutzart (IP) | IP20 |

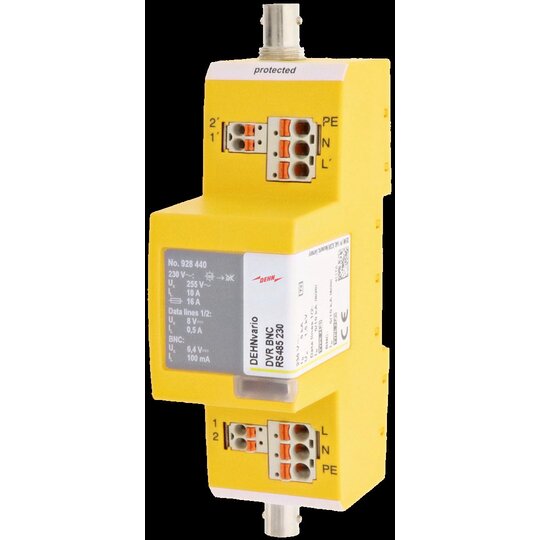

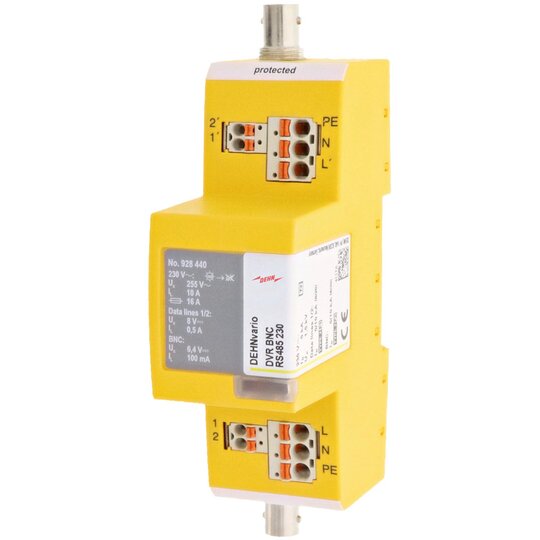

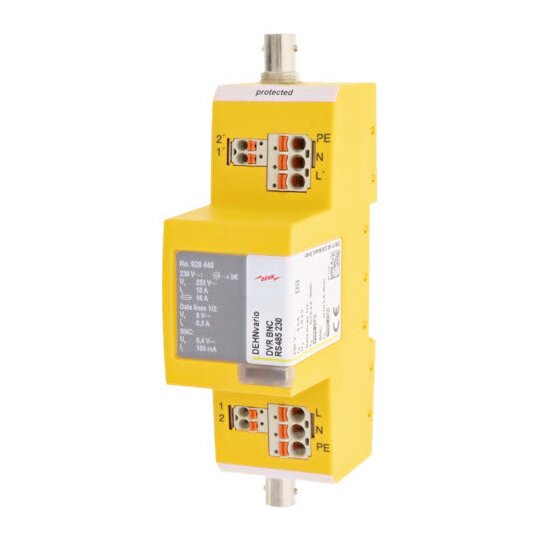

Kompakter 3in1 Überspannungs-Ableiter zum Schutz von drei Schnittstellen (z. B. analoge Kamerasysteme). Schutz des Videosignals (BNC-Anschluss), eines Datensignals (RS485) und einer Spannungsversorgung (230 V AC). Mit integrierter Defektanzeige (230 V). eines Datensignals (RS485) und einer Spannungsversorgung (230 V AC) schnelle und werkzeuglos Montage durch Direkt- Stecktechnik (die Anschlusseinheiten können entriegelt und aus dem Gehäuse entnommen werden). Zur Montage auf 35 mm Hutschiene 2 TE Ableiterklasse: Versorgung Typ 2 / Class II Daten Type 2 / P1 Video Type 2 / P2 Nennspannung: Versorgung 230 V AC Daten 5 V DC Video 5 V DC Höchste Dauerspannung: Versorgung 255 V AC Daten 8 V DC Video 6,4 V DC Nennstrom: Versorgung 10 A Daten 0,5 A Video 100 mA Nennableitstoßstrom:(8/20) 5 kA pro Ader 10 kA gesamt Grenzfrequenz: Daten 100 MHz Video 300 MHz @ 75 Ohm Schutzart: IP 20
