| Nennspannung AC |
100.0 - 100.0 V |
| Höchste Dauerspannung AC |
110 V |
| Höchste Dauerspannung DC |
150 V |
| BlitzstoŽƒstrom (10/350 s)s) |
2,5 kA |
| Nennableitstoßstrom (8/20) |
22,5 kA |
| Nennlaststrom |
10 A |
| Schutzpegel Ader/Ader |
400 V |
| Schutzpegel Ader/Erde |
650 V |
| Grenzfrequenz |
1,4 MHz |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
true |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
Hutschiene |
| Baubreite |
36 mm |
| Schutzart (IP) |
IP20 |

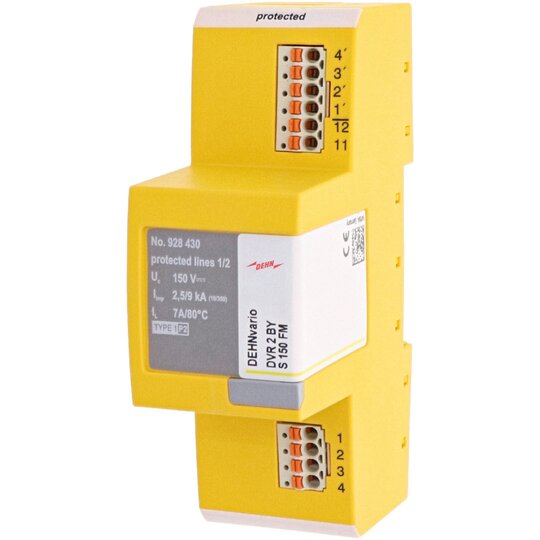

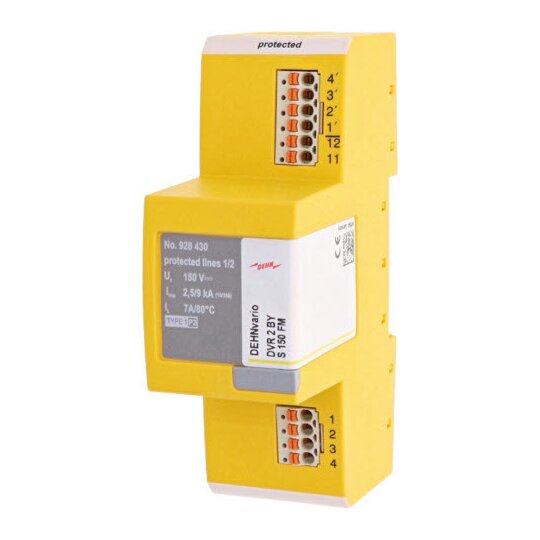

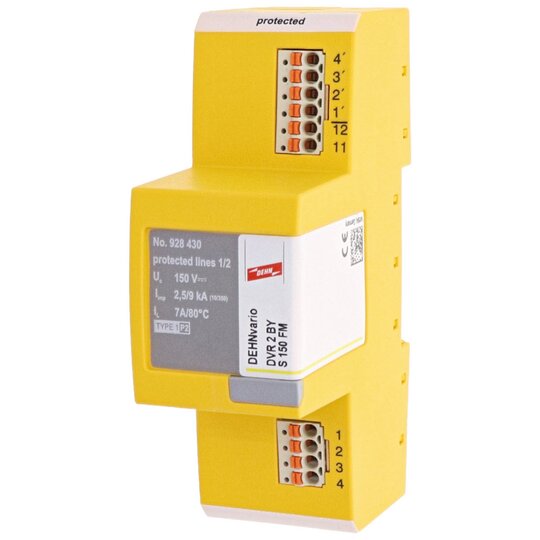

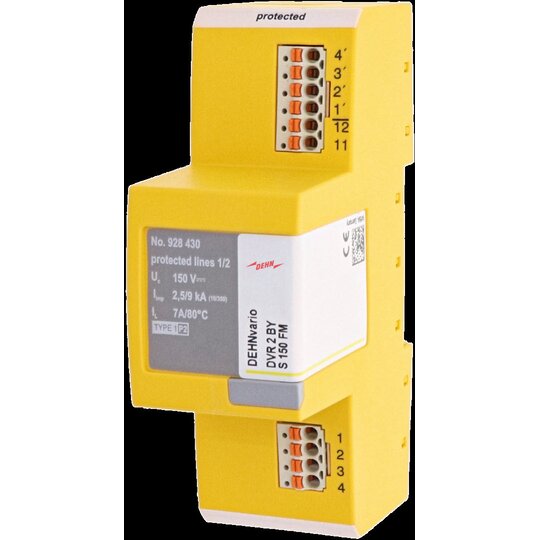

Kompakter Kombiableiter zum Schutz von elektroakustischen Anlagen (z. B. Sprachalarmierung, Lautsprechersysteme). Schutz von einer Doppelader mit galvanischer Trennung mit der Möglichkeit zur direkten oder indirekten Schirmerdung.io geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 Zum Schutz von elektroakustischen Anlagen (z.B. Sprachalarmierung, Lautsprechersysteme) zum Schutz von einer Doppelader mit galvanischer Trennung zur direkten oder indirekten Schirmerdung, schnelle und werkzeuglos Montage durch Direkt- Stecktechnik (die Anschlussblöcke können entriegelt und aus dem Gehäuse entnommen werden). Mit Fernmeldekontakt 1 Öffner Zur Montage auf 35 mm Hutschiene 2TE Ableiterklasse: L Nennspannung AC: 100 V Höchste Dauerspannung DC: 150 V Höchste Dauerspannung AC: 110 V Nennstrom bei 70 °C: 10 A Nennstrom bei 80 °C: 7 A D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA C2 Nennableitstoßstrom (8/20 µs) pro Ader: 7,5 kA C2 Nennableitstoßstrom (8/20 µs) gesamt: 22,5 kA Grenzfrequenz Ad-Ad: 1,4 MHz Schutzart: IP 20 Fabrikat: DEHN Typ: DVR 2 BY S 150 FM Art.-Nr.: 928430 oder gleichwertig.'
