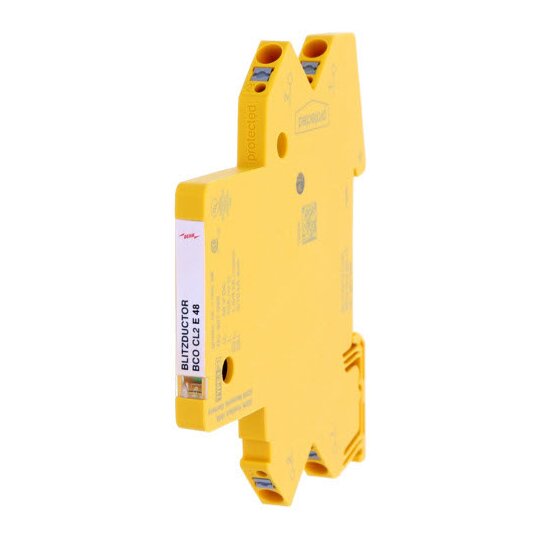

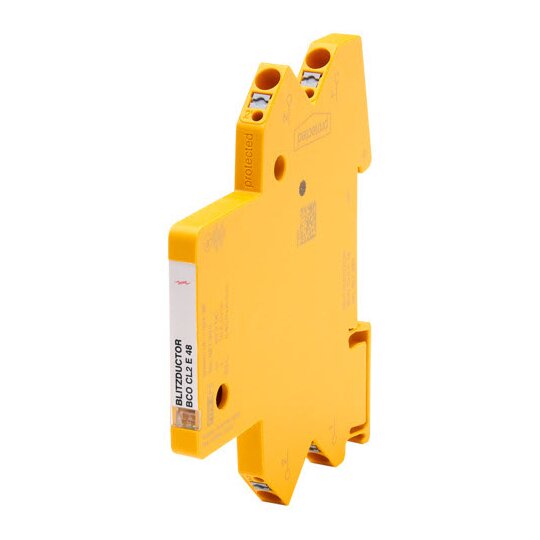

Dehn 927989 BCO CL2 E 48 Kompakter ÜS-Ableiter f.2 Einzeladern

Ihr Nettopreis
Art.-Nr.
2031305
EAN
4013364485761
Hersteller-Nr.
927989
DEHA.-Nr.
6884720
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Nennspannung DC 48.0 - 48.0 V
Höchste Dauerspannung AC 41 V
Höchste Dauerspannung DC 58 V
Nennableitstoßstrom (8/20) 0,8 kA
BlitzstoŽƒstrom (10/350 s)s) 0,18 kA
Nennlaststrom 10 A
Schutzpegel Ader/Ader 180 V
Schutzpegel Ader/Erde 90 V
Grenzfrequenz 2,5 MHz
Montageart Hutschiene TH35
Anschluss 1 Push-in-Klemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über Hutschiene
Baubreite 6 mm
Schutzart (IP) IP20

Platzsparender, kompakter Überspannungsableiter in 6 mm Baubreite und Push-In Anschlusstechnik mit Statusanzeige. Fein begrenzender, einstufiger Überspannungsschutz mit leistungsfähigen Dioden zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.klasse Type 3/P1 Impulskategorie: C1, C3 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 58 V DC / 41 V AC Nennstrom bei 60°C: 10 A C1 Nennableitstoßstrom pro Ader (8/20): 0,4 kA C1 Nennableitstoßstrom gesamt (8/20): 0,8 kA Leitungsanschluss: Push-In Fabrikat: DEHN Typ: BCO CL2 E 48 Art.-Nr.: 927989 oder gleichwertig.

12348186_34962251.pdf

Schaltbild

Download (Stand: 09.01.2025)

12348186_34962147.pdf

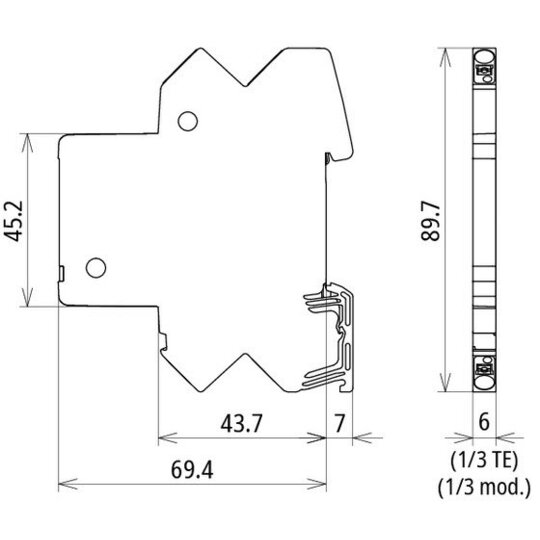

Maßzeichnung
