| Nennspannung DC |
12.0 - 12.0 V |
| Höchste Dauerspannung AC |
10,6 V |
| Höchste Dauerspannung DC |
15 V |
| Nennableitstoßstrom (8/20) |
3 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
0,4 kA |
| Nennlaststrom |
10 A |
| Schutzpegel Ader/Ader |
80 V |
| Schutzpegel Ader/Erde |
50 V |
| Grenzfrequenz |
0,6 MHz |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

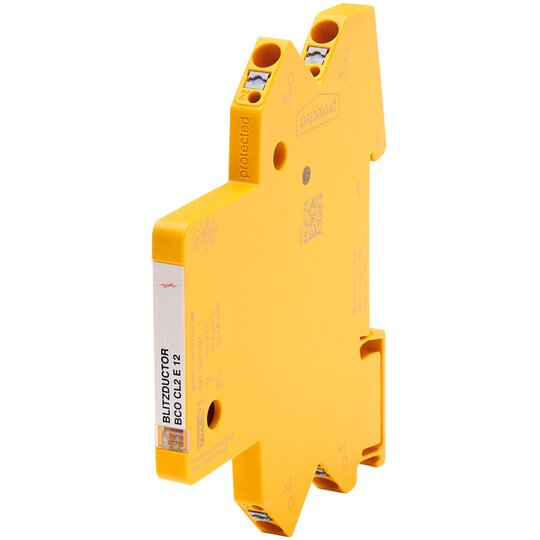

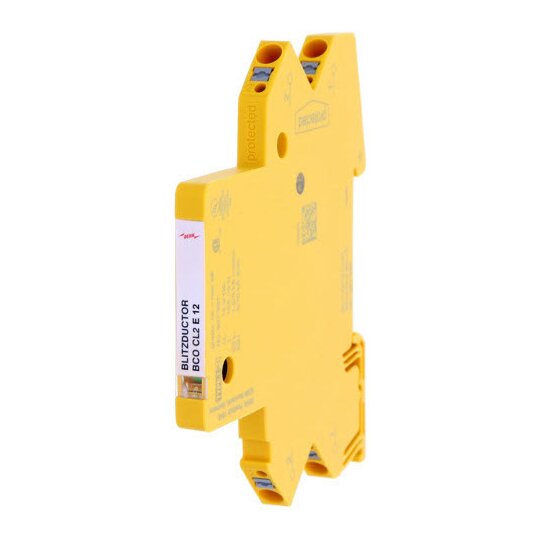

Überspannungs-Ableiter BLITZDUCTORconnect CL2 E 12 kompakter, einstufiger Überspannungsschutz mit leistungsfähigen Dioden zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 3/P1 Impulskategorie: C1, C3 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 15 V DC / 10,6 V AC Nennstrom bei 60°C: 10 A C1 Nennableitstoßstrom pro Ader (8/20): 1,5 kA C1 Nennableitstoßstrom gesamt (8/20): 3 kA Leitungsanschluss: Push-In Fabrikat: DEHN Typ: BCO CL2 E 12 Art.-Nr.: 927987 oder gleichwertig.
