| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
25,4 V |
| Höchste Dauerspannung DC |
36 V |
| Nennableitstoßstrom (8/20) |
10 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
3 kA |
| Nennlaststrom |
0,5 A |
| Schutzpegel Ader/Ader |
65 V |
| Schutzpegel Ader/Erde |
1100 V |
| Grenzfrequenz |
3,5 MHz |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

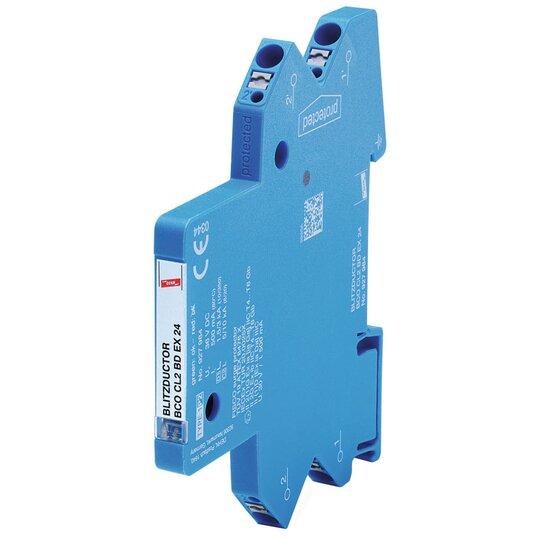

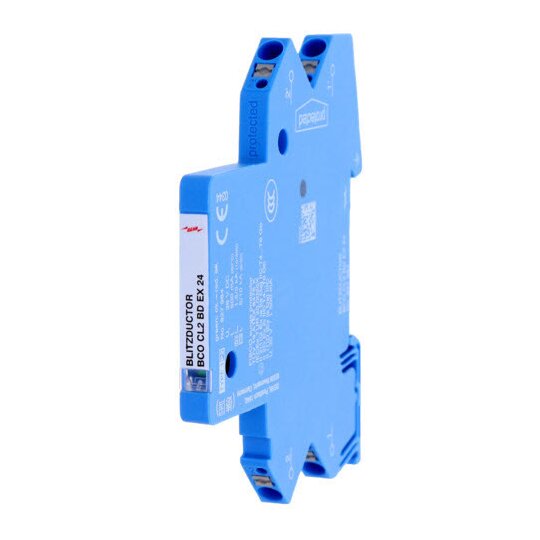

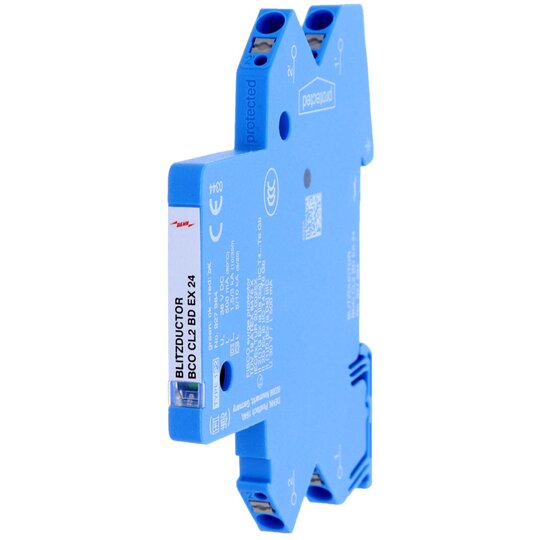

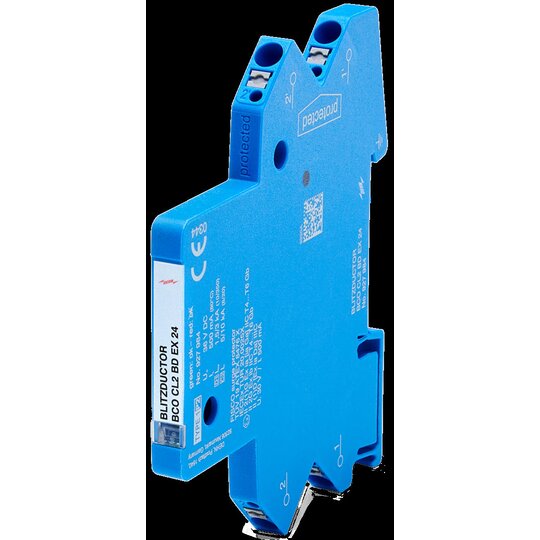

Platzsparender, kompakter Überspannungsableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme. Erfüllt Anforderungen nach FISCO. Isolationsfestigkeit >500 V Ader-Erde. Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 36,0 V DC / 25,4 V AC Nennstrom bei 70°C: 0,75 A Max. Eingangsspannung nach EN 60079-11: 30 V Max. Eingangsstrom nach EN 60079-11: 0,5 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA Leitungsanschluss: Push-in Fabrikat: DEHN Typ: BCO CL2 BD EX 24 Art.-Nr.: 927984 oder gleichwertig.
