| Nennspannung DC |
230.0 - 230.0 V |
| Höchste Dauerspannung AC |
250 V |
| Höchste Dauerspannung DC |
320 V |
| Nennableitstoßstrom (8/20) |
6 kA |
| Nennlaststrom |
3 A |
| Schutzpegel Ader/Ader |
1300 V |
| Schutzpegel Ader/Erde |
2300 V |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
true |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

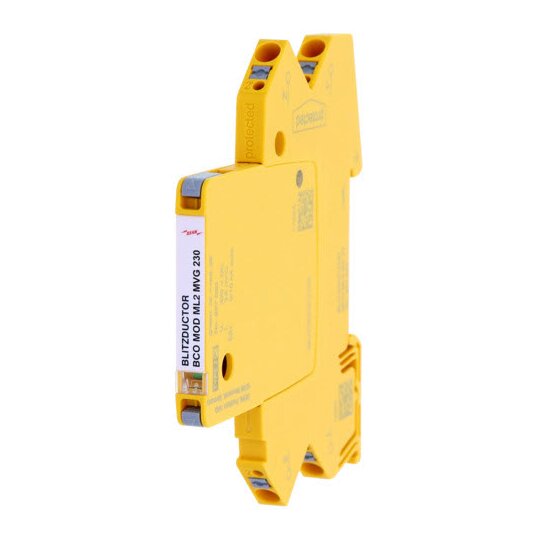

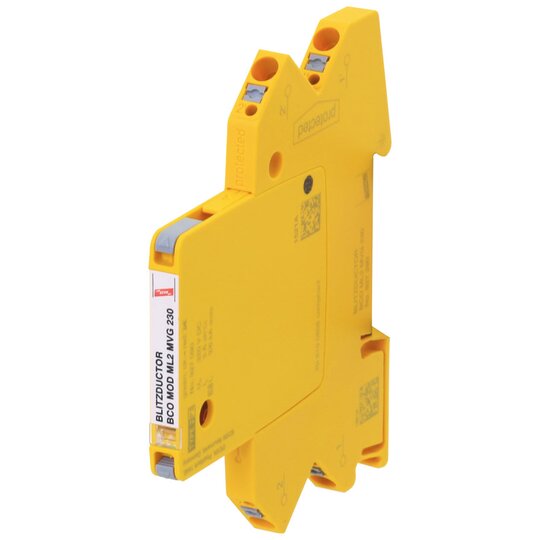

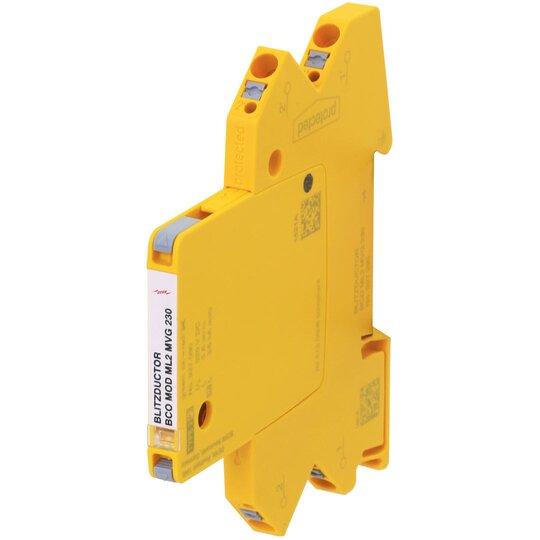

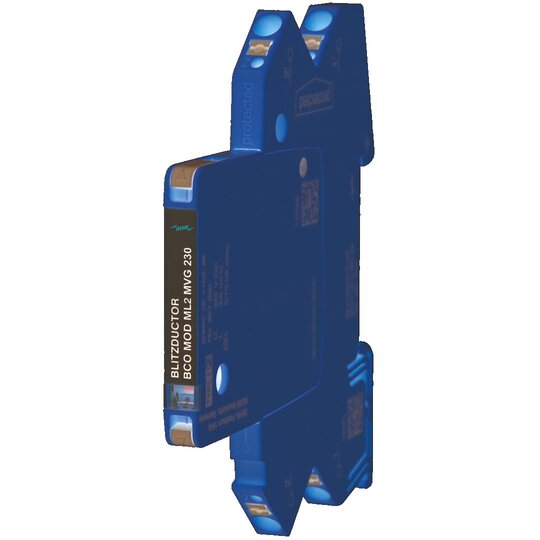

Überspannungs-Ableiter BLITZDUCTORconnect ML2 MVG 230 modularer, steckbarer Überspannungs-Ableiter zum Schutz von 2 Adern mehradriger Signalschnitttellen mit Nennspannung 230 V AC. geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 2 / P3 Impulskategorie: C1, C2, C3 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 320 V DC / 250 V AC Nennstrom bei 80°C: 3 A C2 Nennableitstoßstrom pro Ader (8/20): 3 kA C2 Nennableitstoßstrom gesamt (8/20): 6 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-In DB RIL 819.0808 konform Fabrikat: DEHN Typ: BCO ML2 MVG 230 Art.-Nr.: 927290 oder gleichwertig.
