| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
25,4 V |
| Höchste Dauerspannung DC |
36 V |
| BlitzstoŽƒstrom (10/350 s)s) |
3 kA |
| Nennableitstoßstrom (8/20) |
10 kA |
| Nennlaststrom |
5 A |
| Schutzpegel Ader/Ader |
70 V |
| Schutzpegel Ader/Erde |
750 V |
| Grenzfrequenz |
1,5 MHz |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
true |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |
Platzsparender, modularer Kombiableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier Signalkreise mit hohem Nennstrom für informationstechnische Systeme und MSR-Kreise. Mit Signaltrennung für Wartungszwecke.asse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 36 V DC / 25,4 V AC Nennstrom bei 80°C: 5 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-in Fabrikat: DEHN Typ: BCO ML2 BD HC5A 24 Art.-Nr.: 927254 oder gleichwertig.
12347210_34959875.pdf
Schaltbild
|
12348166_34961835.pdf

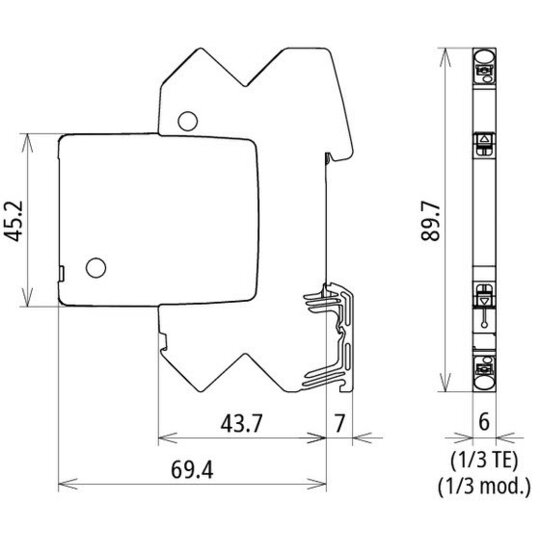

Maßzeichnung
|
