| Nennspannung DC |
180.0 - 180.0 V |
| Höchste Dauerspannung AC |
127 V |
| Höchste Dauerspannung DC |
180 V |
| BlitzstoŽƒstrom (10/350 s)s) |
3 kA |
| Nennableitstoßstrom (8/20) |
10 kA |
| Nennlaststrom |
0,5 A |
| Schutzpegel Ader/Ader |
420 V |
| Schutzpegel Ader/Erde |
800 V |
| Grenzfrequenz |
10 MHz |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
true |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

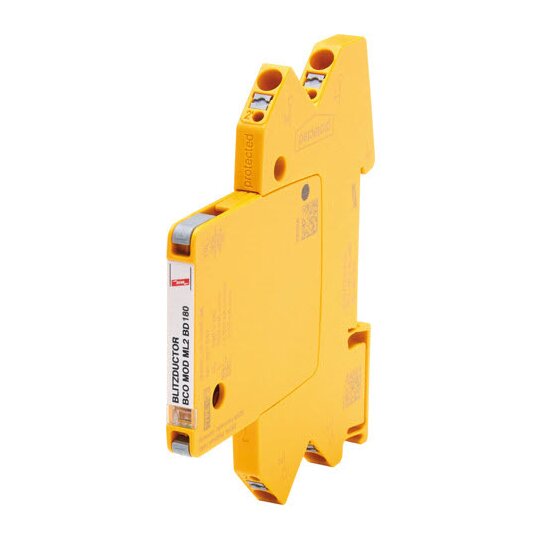

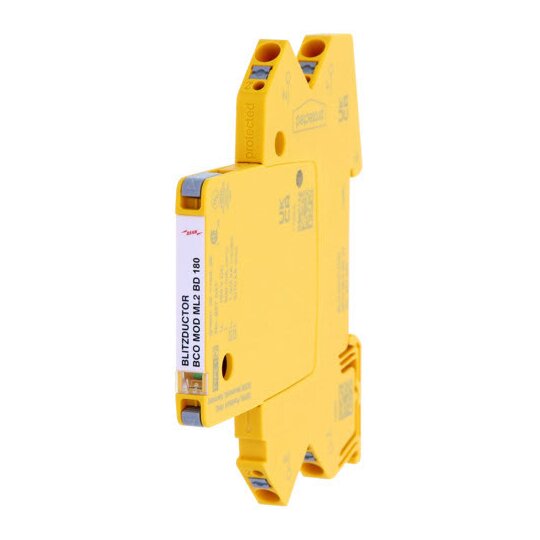

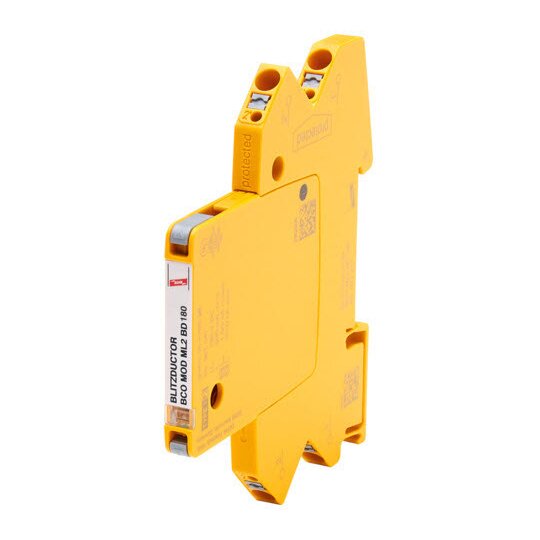

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 180 modularer, steckbarer Kombi-Ableiter zum Schutz einer Doppelader erdpotentialfreier symmetrischer Schnittstellen geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 180 V DC / 127 V AC Nennstrom bei 70°C: 0,5 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-in Fabrikat: DEHN Typ: BCO ML2 BD 180 Art.-Nr.: 927247 oder gleichwertig.
