| Höchste Dauerspannung AC |
23,3 V |
| Höchste Dauerspannung DC |
33 V |
| BlitzstoŽƒstrom (10/350 s)s) |
3 kA |
| Nennableitstoßstrom (8/20) |
10 kA |
| Nennlaststrom |
0,1 A |
| Montageart |
Hutschiene TH35 |
| Anschluss 1 |
Push-in-Klemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
true |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

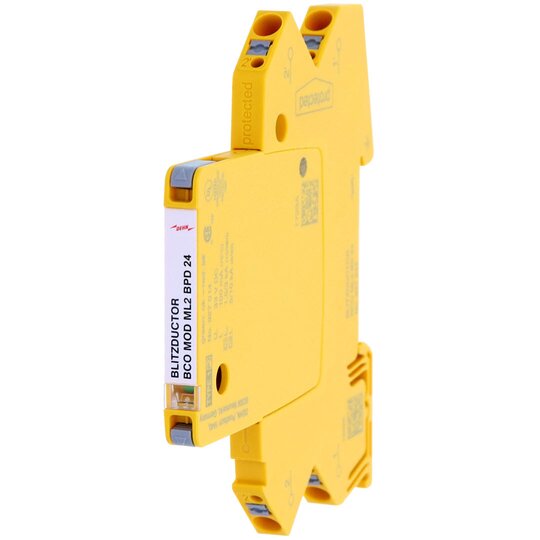

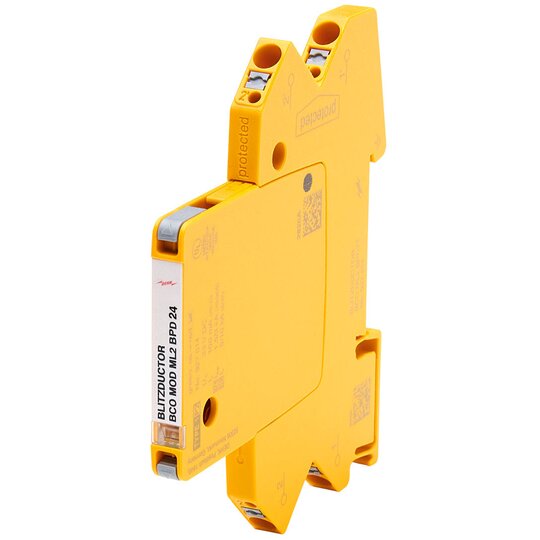

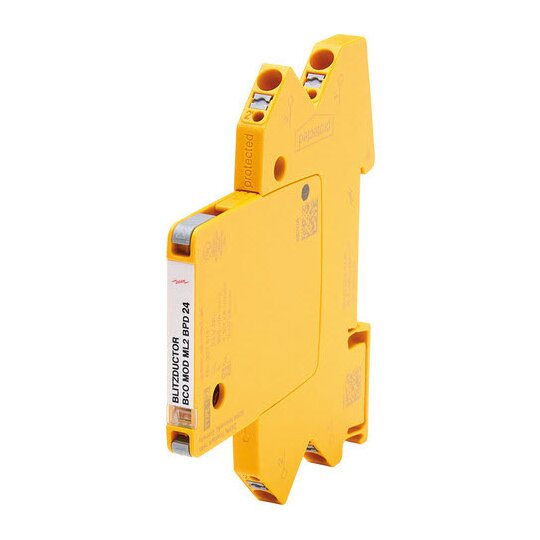

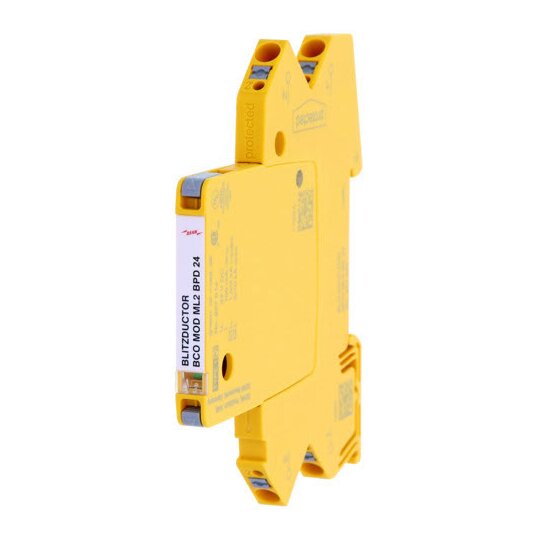

Kombi-Ableiter BLITZDUCTORconnect ML2 BPD 24 modularer steckbarer Kombi-Ableiter zum Schutz einer Doppelader in 24 V DC Systemen, Einsatz geeignet auch bei geerdetem Minuspol, mit integrierten PTC Widerständen für einen Überstromschutz bis 40 A geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 33,0 V DC / 23,3 V AC Nennstrom bei 70°C: 0,1 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA mit Signaltrennung für Wartungszwecke Leitungsanschluss: Push-In Fabrikat: DEHN Typ: BCO ML2 BPD 24 Art.-Nr.: 927214 oder gleichwertig.
12347210_34959888.pdf
Schaltbild
|
12348166_34961835.pdf
Maßzeichnung
|
3018407.pdf
Montageanleitung
|
12347210_12347325.pdf
Produktdatenblatt
|
|
|
|
|
