| Nennspannung DC |
230.0 - 230.0 V |
| Höchste Dauerspannung AC |
250 V |
| Höchste Dauerspannung DC |
320 V |
| Nennableitstoßstrom (8/20) |
6 kA |
| Nennlaststrom |
3 A |
| Schutzpegel Ader/Ader |
1300 V |
| Schutzpegel Ader/Erde |
2300 V |
| Montageart |
auf Basiselement |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
sonstige |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

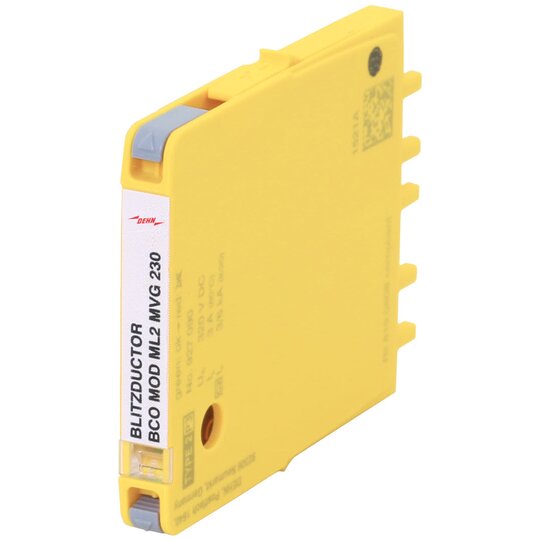

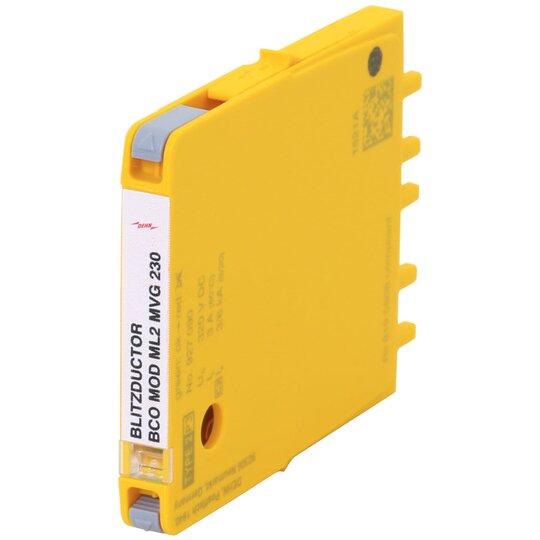

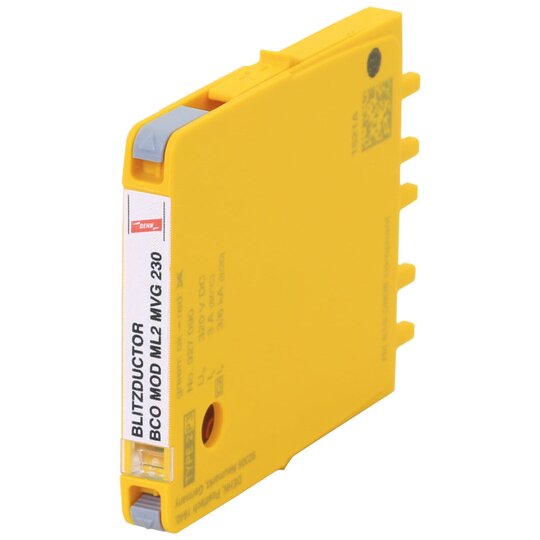

Überspannungsableiter Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Adern mehradriger, erdpotentialfreier Signalschnittstellen mit Nennspannung 230 V AC. Erfüllt u. a. die Anforderungen für signaltechnische Anlagen in der Bahnindustrie (DB RIL 819.0808 konform). Impulskategorie: C1, C2, C3 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 320 V DC / 250 V AC Nennstrom bei 80°C: 3 A C2 Nennableitstoßstrom pro Ader (8/20): 3 kA C2 Nennableitstoßstrom gesamt (8/20): 6 kA Austauschmodul DB RIL 819.0808 konform Fabrikat: DEHN Typ: BCO MOD ML2 MVG 230 Art.-Nr.: 927090 oder gleichwertig.
