| Nennspannung DC |
12.0 - 12.0 V |
| Höchste Dauerspannung AC |
10,6 V |
| Höchste Dauerspannung DC |
15 V |
| BlitzstoŽƒstrom (10/350 s)s) |
3 kA |
| Nennableitstoßstrom (8/20) |
10 kA |
| Nennlaststrom |
0,75 A |
| Schutzpegel Ader/Ader |
32 V |
| Schutzpegel Ader/Erde |
600 V |
| Grenzfrequenz |
2,6 MHz |
| Montageart |
auf Basiselement |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
sonstige |
| Baubreite |
6 mm |
| Schutzart (IP) |
IP20 |

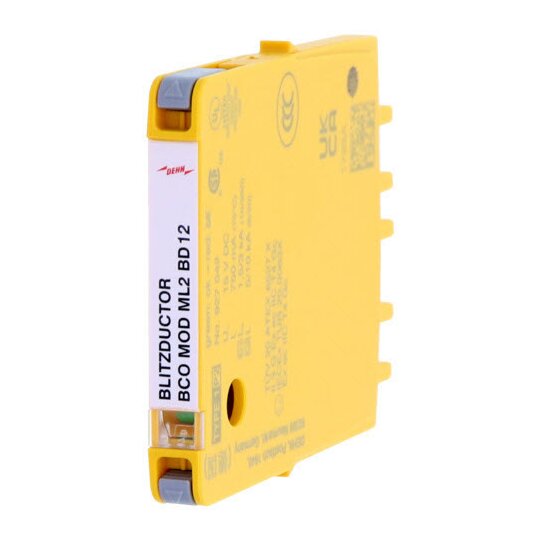

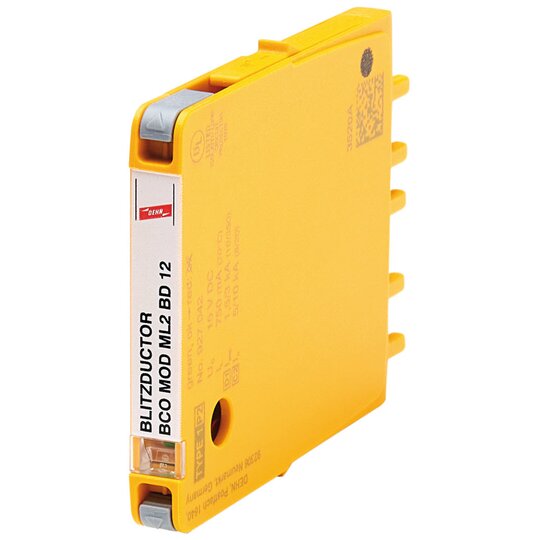

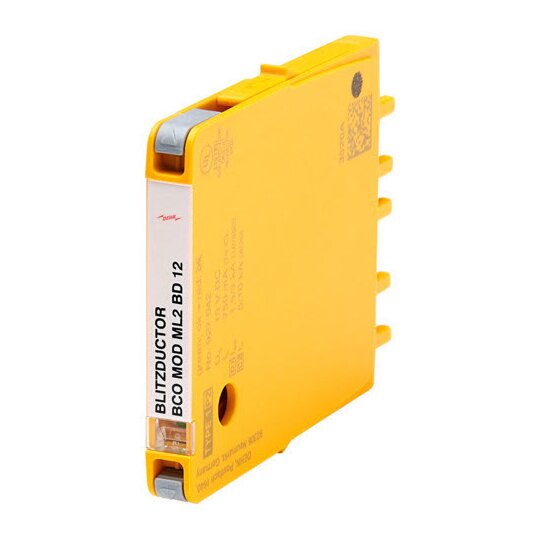

Kombiableiter Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen.entialfreier symmetrischer Schnittstellen geprüft nach EN/IEC 61643-21 und energetisch koordiniert nach IEC 61643-22 Ableiterklasse Type 1 / P2 Impulskategorie: C1, C2, C3, B2, D1 Statusanzeige, Baubreite 6 mm Höchste Dauerspannung: 15,0 V DC / 10,6 V AC Nennstrom bei 70°C: 0,75 A C2 Nennableitstoßstrom pro Ader (8/20): 5 kA C2 Nennableitstoßstrom gesamt (8/20): 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA Austauschmodul Fabrikat: DEHN Typ: BCO MOD ML2 BD 12 Art.-Nr.: 927042 oder gleichwertig.
12348186_34962192.pdf
Schaltbild
|
12347210_34959600.pdf
Maßzeichnung
|
3018407.pdf
Montageanleitung
|
12347210_12347346.pdf
Produktdatenblatt
|
|
|
|
|
