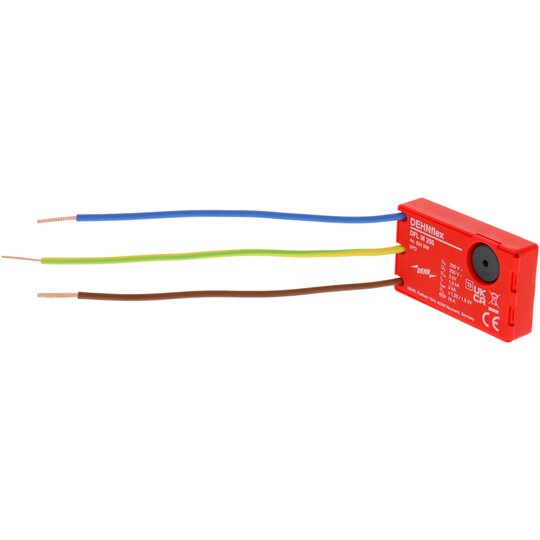

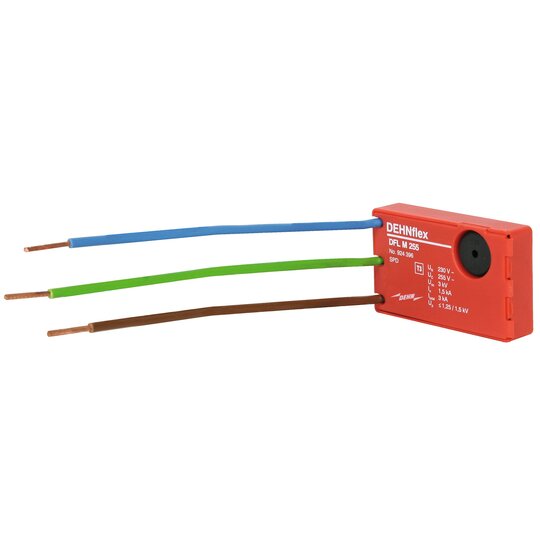

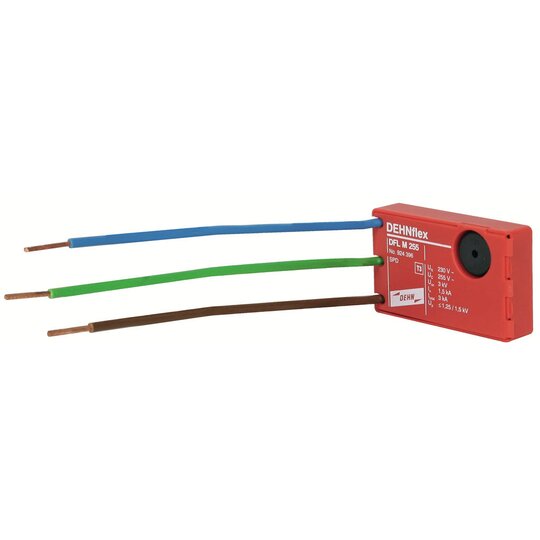

Dehn 924396 DFLM255 Überspannungsabl. Typ3 DEHNflex M f.Elektroinstallationssy

Hersteller-Nr. 924396 52060
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030119
EAN
4013364091016
DEHA.-Nr.
0060883
eClass.-Nr.
27130806
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Nennspannung AC 230 V
Höchste Dauerspannung AC 255 V
Nennableitstoßstrom (8/20) (L-N) 1,5 kA
Gesamtableitstoßstrom (8/20) (L+N-PE) 3 kA
Schutzpegel L-N 1,25 kV
Schutzpegel L-PE/N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 16 A
Polzahl 2
Montageart Kanaleinbau
Mit Fernmeldekontakt false
Signalisierung am Gerät akustisch
Prüfklasse Typ 3 true
Mit Entstörfilter false
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNflex M 255 2-poliger Überspannungs-Ableiter für alle Installationssysteme der 230 V-Endgeräte sehr kompakte Abmessungen Ableiter Typ 3 nach EN 61643-11 zum Einsatz in Geräteeinbaudosen und in Kabelkanälen Akustische Defektanzeige Höchste Dauerspannung: 255 V ac Schutzpegel: &lt,= 1,5 kV Gesamtableitstoßstrom: 3 kA Max. netzseitiger Überstromschutz: 32 A gG oder B/C 32 A Energetische Koordination nach DIN EN 62 305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DFL M 255 Art.-Nr.: 924396 oder gleichwertig.

12346649_34956877.pdf

Schaltbild

Download (Stand: 03.04.2025)

12346649_34956878.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3007907.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12346649_12346651.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)

REACH-Erklärung

Download (Stand: 03.04.2025)
