| Nennspannung DC |
6.0 - 6.0 V |
| Höchste Dauerspannung DC |
7 V |
| Nennableitstoßstrom (8/20) |
0,4 kA |
| Schutzpegel Ader/Ader |
25 V |
| Schutzpegel Ader/Signalground |
25 V |
| Schutzpegel Signalground/Protectiveground |
18 V |
| Grenzfrequenz |
90 MHz |
| Montageart |
sonstige |
| Anschluss 1 |
D-Sub 9-polig |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
5 |
| Erdung über |
separater Leiter |
| Baubreite |
31 mm |
| Schutzart (IP) |
IP40 |

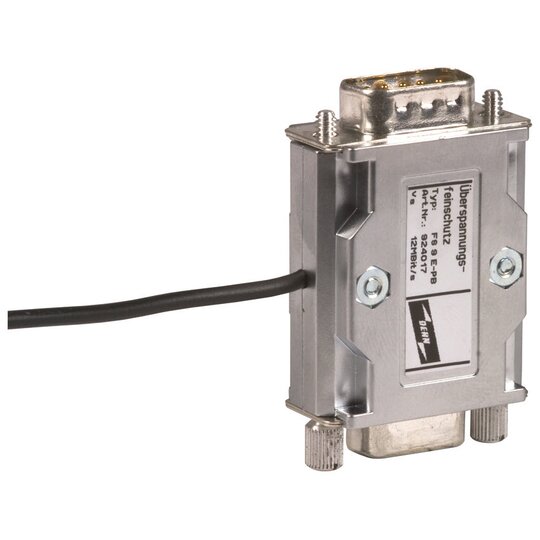

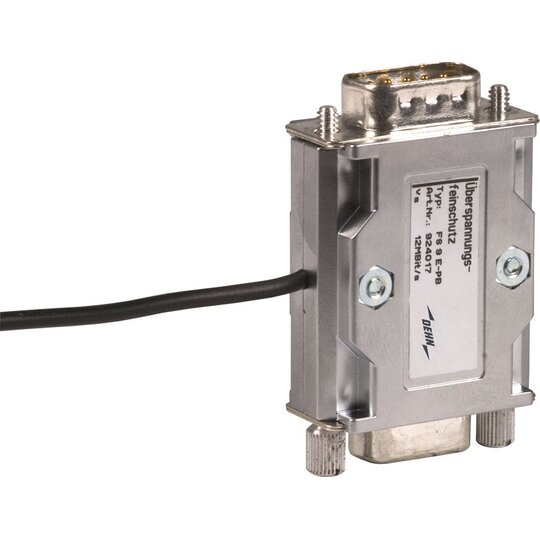

Überspannungs-Ableiter für Profibus-DP FS 9E PB 6 Überspannungs-Ableiter-Schutzklemme der Ableiterklasse Type 4 / P1 FS, geprüft nach EN 61643-21 zum Schutz von Datenschnittstellen Profibus-DP, SINEC L2 bis 12 MBit/s. Adapterbauweise, Erdung über angebaute Leitung. Höchste Dauerspannung DC: 7 V C1 Nennableitstoßstrom (8/20 µs) Ad-Ad: 0,2 kA C1 Nennableitstoßstrom (8/20 µs) Ad-SG: 0,2 kA Belegung: Ad: 3/8, SG: 5, PG: 1, 6: ungeschützt Fabrikat: DEHN Typ: FS 9E PB 6 Art.-Nr.: 924017 oder gleichwertig.'
