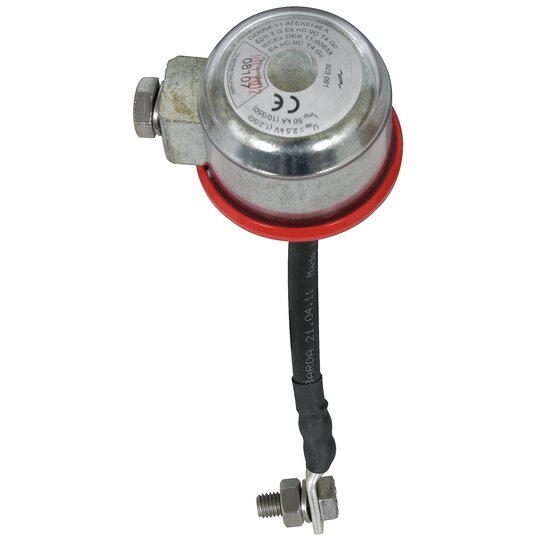

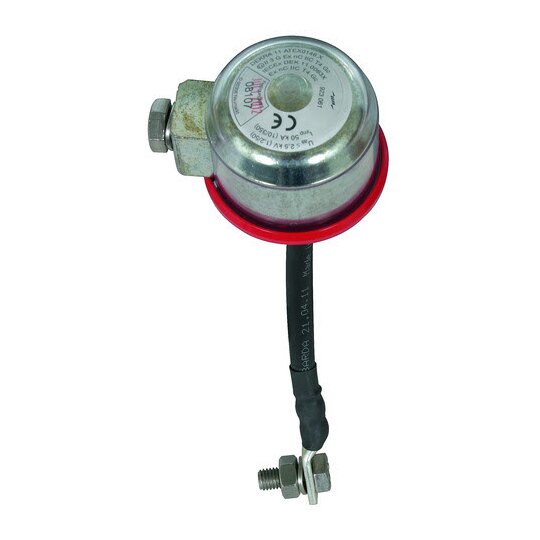

Dehn 923061 EXFSL200 Trennfunkenstrecke f.Ex-Bereich m.Kabel Cu 25qmm 200mm
1 Stück

Listenpreis
Art.-Nr.
2030147
EAN
4013364038905
Hersteller-Nr.
923061
DEHA.-Nr.
0062523
eClass.-Nr.
27140201
Zolltarif-Nr.
85369095
BlitzstoŽƒstrom (10/350 s)s) 50 kA
Bemessungs-Ansprechstoßspannung 2,5 kV
Bemessungs-Stehwechselspannung 300 V
Anschluss Flansch
Geeignet für Verbindung sonstige
Werkstoff des Anschlusses Edelstahl 304 (V2A)
Explosionsgeprüfte Ausführung true
Schutzart (IP) IP54

Ex-Trennfunkenstrecke EXFS L200 Ex-Trennfunkenstrecke EXFS L200 für den Ex-Bereich (Zone 2) mit flexiblem Anschlusskabel ATEX-zertifiziert (2014/34/EU) für den Blitzschutz-Potentialausgleich nach DIN VDE 0185-305-3 Blitzstoßstrom (10/350): 50 kA Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N Nennableitstoßstrom (8/20): 100 kA 100% Ansprech-Blitzstoßspannung:&lt,= 2,5 kV Ansprechwechselspannung (50Hz): &lt,= 1,2 kV Kabellänge: 200 mm für Flanschmaß:120 - 230 mm Fabrikat: DEHN Typ: EXFS L200 Art.-Nr.: 923061 oder gleichwertig.'

Anschlussbügel IF1 abgew. BohrD1 11mm
Dehn 52797
Art.-Nr.
2031068
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
abgewinkelt d1 14mm
Dehn 52813
Art.-Nr.
2031084
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF1 abgewinkelt Bohrdurchmesser d1 18mm
Dehn 52740
Art.-Nr.
2031010
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
abgewinkelt d1 22mm
Dehn 52814
Art.-Nr.
2031085
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
abgewinkelt d1 26mm
Dehn 52815
Art.-Nr.
2031086
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF1 abgewinkelt Bohrdurchmesser d1 30mm
Dehn 52816
Art.-Nr.
2031087
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 33mm
Dehn 52817
Art.-Nr.
2031088
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 36mm
Dehn 52818
Art.-Nr.
2031089
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 39mm
Dehn 52819
Art.-Nr.
2031090
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 42mm
Dehn 52820
Art.-Nr.
2031091
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 48mm
Dehn 52821
Art.-Nr.
2031092
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 56mm
Dehn 52822
Art.-Nr.
2031093
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Anschlussbügel IF1 abgew. BohrD1 62mm
Dehn 52823
Art.-Nr.
2031094
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2031095
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2031096
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2031097
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2031098
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2031099
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF3 gerade Bohrdurchmesser d1 30mm
Dehn 52829
Art.-Nr.
2031100
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF3 gerade Bohrdurchmesser d1 33mm
Dehn 52830
Art.-Nr.
2031101
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF3 gerade Bohrdurchmesser d1 36mm
Dehn 52831
Art.-Nr.
2031102
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF3 gerade Bohrdurchmesser d1 39mm
Dehn 52832
Art.-Nr.
2031103
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IF3 gerade Bohrdurchmesser d1 42mm
Dehn 52833
Art.-Nr.
2031104
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

12346917_34958757.pdf

Schaltbild

Download (Stand: 19.12.2024)

12346917_34958758.pdf

Maßzeichnung

Download (Stand: 19.12.2024)

3005691.pdf

Montageanleitung

Download (Stand: 19.12.2024)

12346917_12347038.pdf

Produktdatenblatt

Download (Stand: 19.12.2024)

Deeplink Produktseite

Download (Stand: 19.12.2024)

REACH-Erklärung

Download (Stand: 19.12.2024)
