Nennspannung DC | 180.0 - 180.0 V |
Höchste Dauerspannung AC | 127 V |
Höchste Dauerspannung DC | 180 V |
BlitzstoŽƒstrom (10/350 s)s) | 7,5 kA |
Nennableitstoßstrom (8/20) | 20 kA |
Nennlaststrom | 1 A |
Schutzpegel Ader/Ader | 700 V |
Schutzpegel Ader/Erde | 550 V |
Grenzfrequenz | 425 MHz |
Montageart | Aufputz |
Anschluss 1 | Klemme |
Ableiterüberwachung | false |
Mit Fernmeldekontakt | false |
Explosionsgeprüfte Ausführung | false |
Trennmöglichkeit des Signalkreises | false |
Anzahl der Leiter (ohne Erde) | 2 |
Baubreite | 45 mm |
Schutzart (IP) | IP20 |

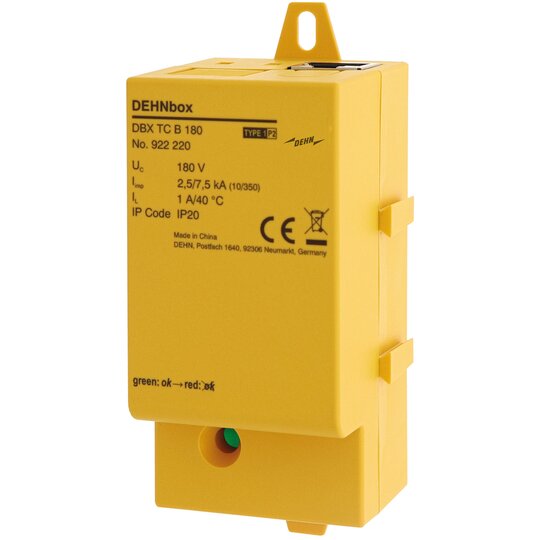

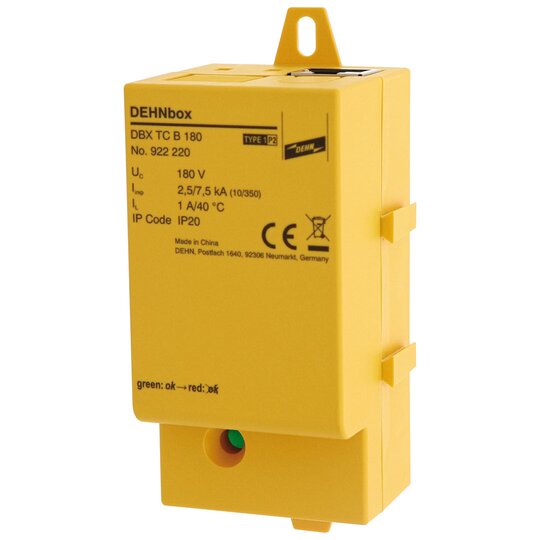

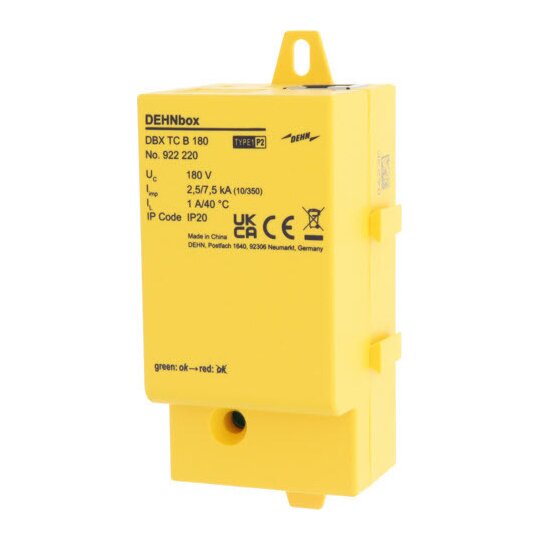

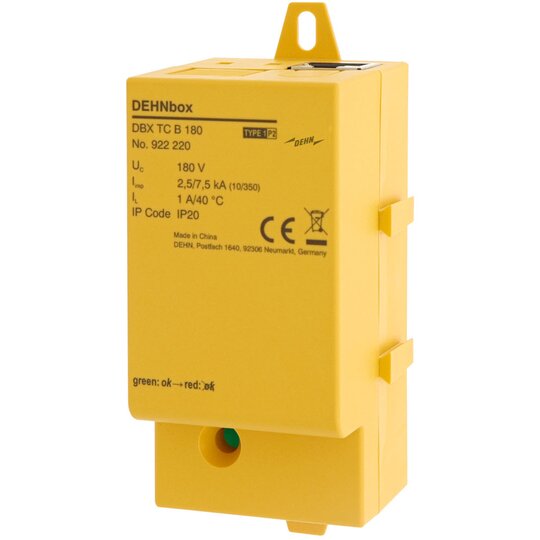

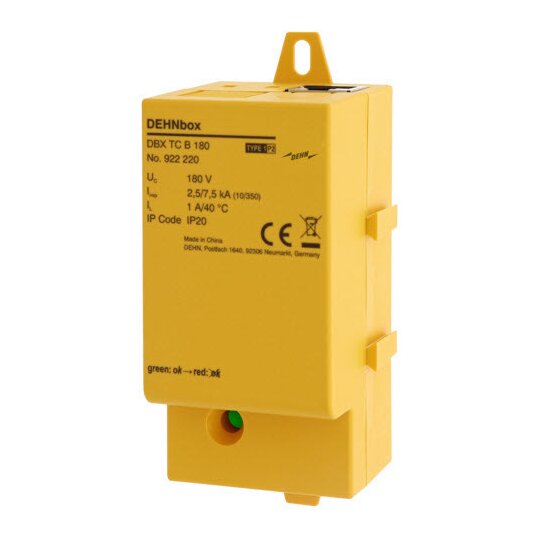

Kompakter Blitzstromableiter im Kunststoff-Aufputz-Gehäuse zum Schutz von informationstechnischen Schnittstellen insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 GBit/s). Möglichkeit zum Anreihen einzelner Ableiter. Eingangsseitiger Anschluss von 1 Doppelader in werkzeugloser Schnellanschlusstechnik und integrierte Zugentlastung für die Anschlussleitung. Am Ausgang wahlweiser Anschluss einer Doppelader oder einer Patchleitung mit RJ45 Stecker. D1 Blitzstoßstrom (10/350 µs) gesamt: 7,5 kA C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA Fabrikat: DEHN Typ: DBX TC B 180 Art.-Nr.: 922220 oder gleichwertig.
12348680_34963459.pdfSchaltbild
Download
(Stand: 02.04.2025)
|
12348680_34963460.pdfMaßzeichnung
Download
(Stand: 02.04.2025)
|
3013873.pdfMontageanleitung
Download
(Stand: 02.04.2025)
|
12348680_12348685.pdfProduktdatenblatt
Download
(Stand: 02.04.2025)
|
