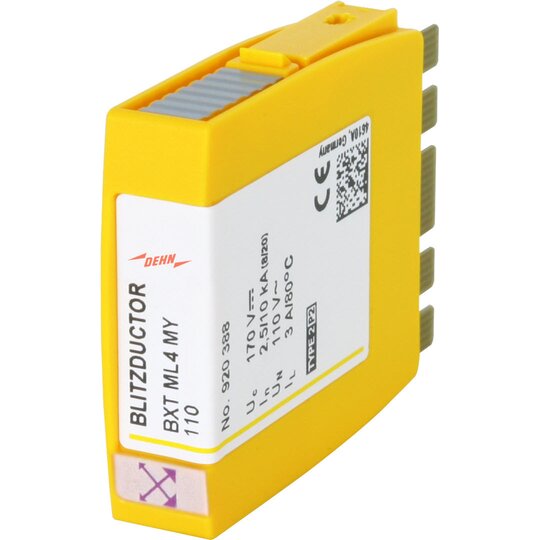

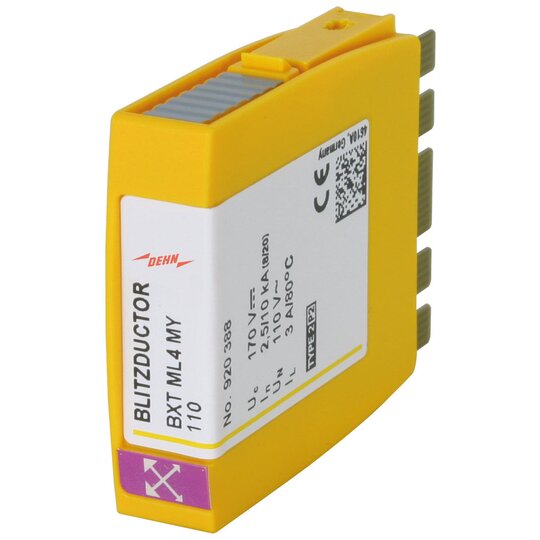

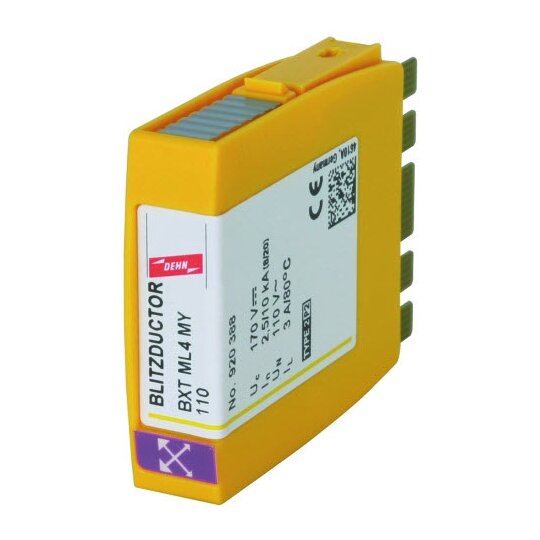

Dehn 920388 BXT ML4 MY 110 Kombiabl. Modul BLITZDUCTOR XT 'Y'-Schaltung
Hersteller-Nr. 920388 283391960
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2032636
- EAN
- 4013364137370
- DEHA.-Nr.
- 3510509
- eClass.-Nr.
- 27130807
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 110.0 - 110.0 V |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 3 A |
| Schutzpegel Ader/Ader | 300 V |
| Schutzpegel Ader/Erde | 700 V |
| Grenzfrequenz | 4,5 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | false |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | sonstige |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 MY 110 Überspannungs-Ableiter-Schutzmodul der Ableiterklasse Type 2 / P2 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von zwei symmetrischen Schnittstellen mit galvanischer Trennung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Nennstrom bei 80 °C: 3,0 A Fabrikat: DEHN Typ: BXT ML4 MY 110 Art.-Nr.: 920388 oder gleichwertig.
12347407_34961325.pdfSchaltbild
Download
(Stand: 06.06.2025)
|
12347380_34960132.pdfMaßzeichnung
Download
(Stand: 06.06.2025)
|
3009041+3017406+3017409.pdfMontageanleitung
Download
(Stand: 06.06.2025)
|
12347407_12347989.pdfProduktdatenblatt
Download
(Stand: 06.06.2025)
|
Deeplink Produktseite
Download
(Stand: 06.06.2025)
|
