| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
23 V |
| Höchste Dauerspannung DC |
33 V |
| Nennableitstoßstrom (8/20) |
20 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
4 kA |
| Nennlaststrom |
0,5 A |
| Schutzpegel Ader/Ader |
45 V |
| Schutzpegel Ader/Erde |
1100 V |
| Grenzfrequenz |
7,7 MHz |
| Montageart |
auf Basiselement |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
sonstige |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

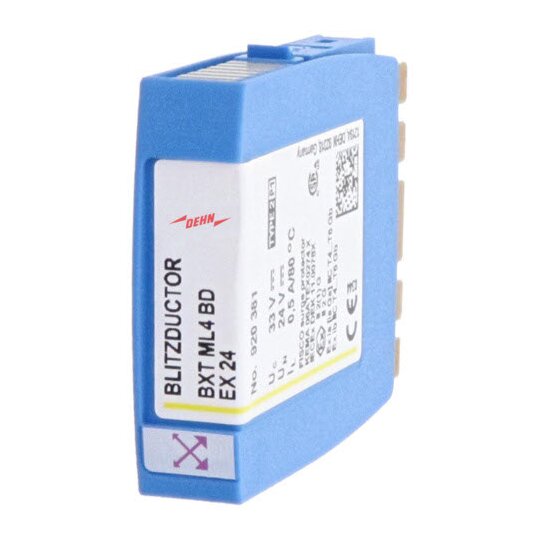

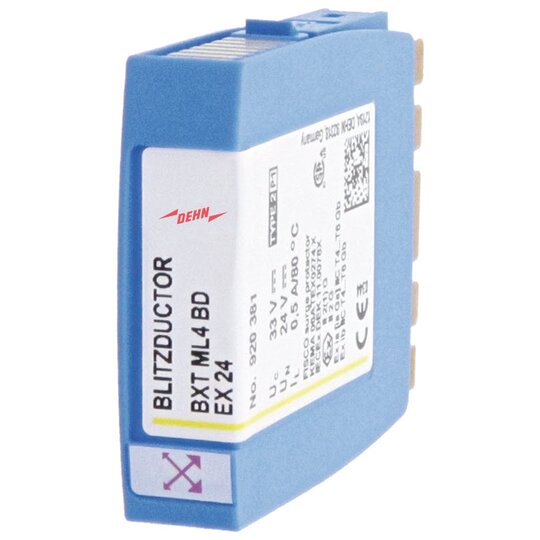

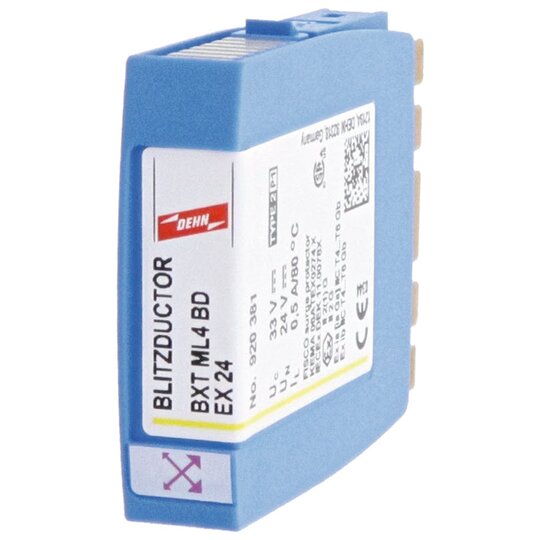

Überspannungs-Ableiter-Modul mit LifeCheck BXT ML4 BD EX 24 Überspannungs-Ableiter-Schutzmodul der Ableiterklasse Type 2 / P1 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 2 Doppeladern, eigensicheren symmetrischen Schnittstellen mit galvanischer Trennung, 4-20 mA, Profibus PA. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS EX. Max. Eingangsspannung nach EN 60079-11: 30 V Max. Eingangsstrom nach EN 60079-11: 0,5 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA Fabrikat: DEHN Typ: BXT ML4 BD EX 24 Art.-Nr.: 920381 oder gleichwertig.
