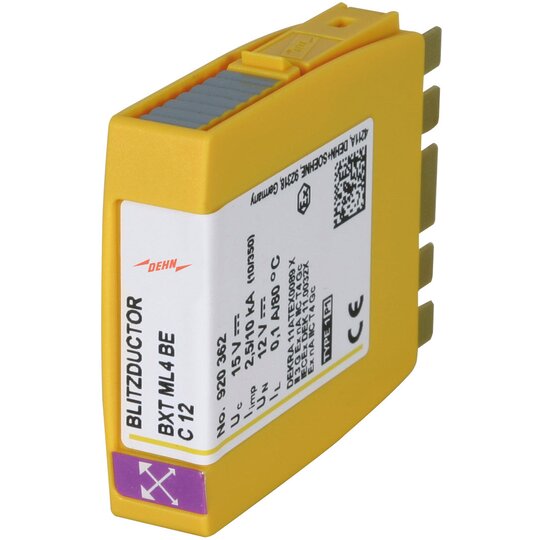

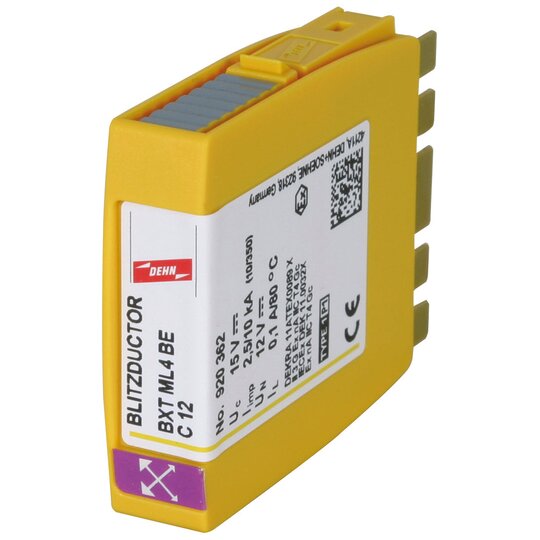

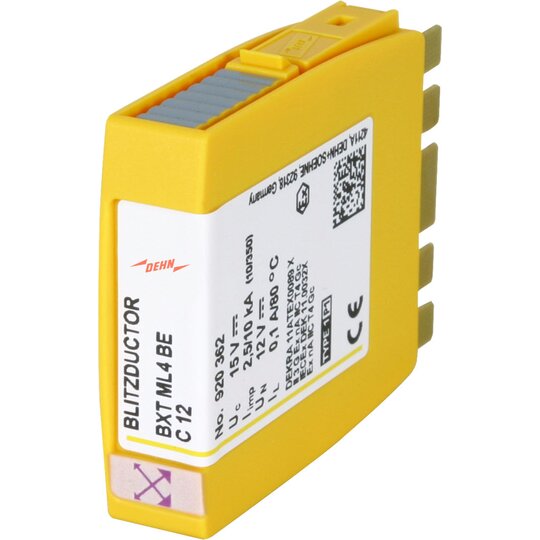

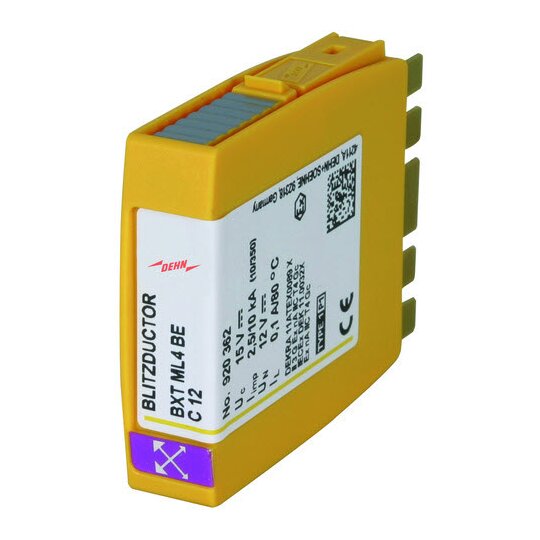

Dehn 920362 BXTML4BEC12 Kombiableiter f.2 Doppeladern BLITZDUCTOR XT LifeCheck

Hersteller-Nr. 920362 52295
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030525
EAN
4013364120587
DEHA.-Nr.
2997114
eClass.-Nr.
27130811
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Nennspannung DC 12.0 - 12.0 V
Höchste Dauerspannung AC 10,6 V
Höchste Dauerspannung DC 15 V
BlitzstoŽƒstrom (10/350 s)s) 10 kA
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 0,1 A
Schutzpegel Ader/Ader 19 V
Schutzpegel Ader/Erde 19 V
Grenzfrequenz 0,85 MHz
Montageart auf Basiselement
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 4
Erdung über Hutschiene
Baubreite 12 mm
Schutzart (IP) IP20

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BE C 12 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, vierpolig, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz symmetrischer Schnittstellen mit Eingangs-Diodenschutzbeschaltung, Stromschleifen und Optokoppler-Eingängen. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 15 V Nennstrom bei 80 °C: 0,1 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BE C 12 Art.-Nr.: 920362 oder gleichwertig.
