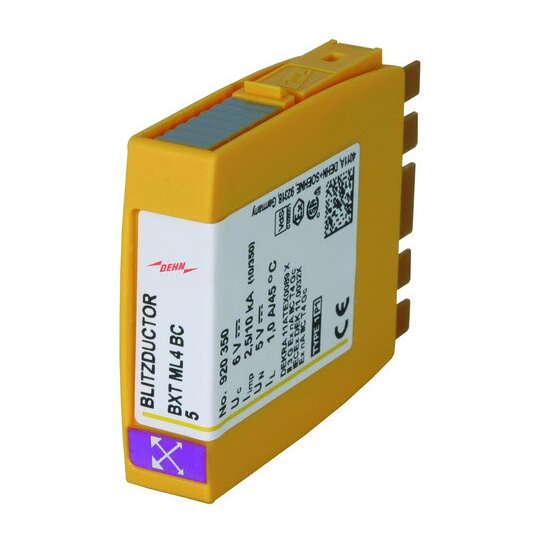

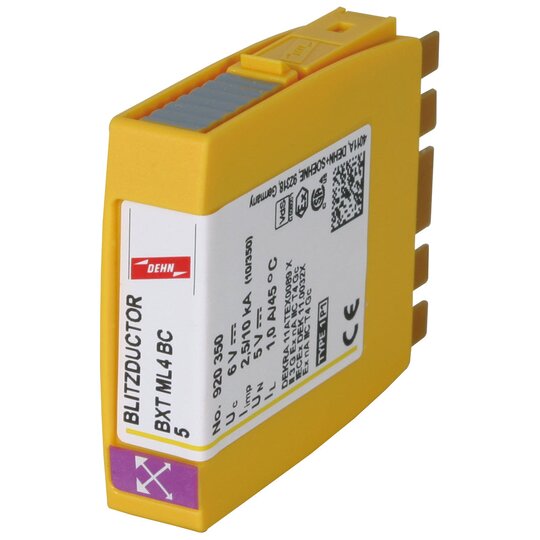

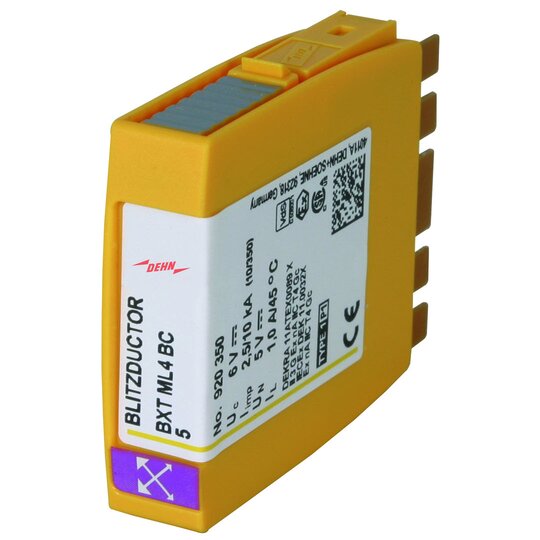

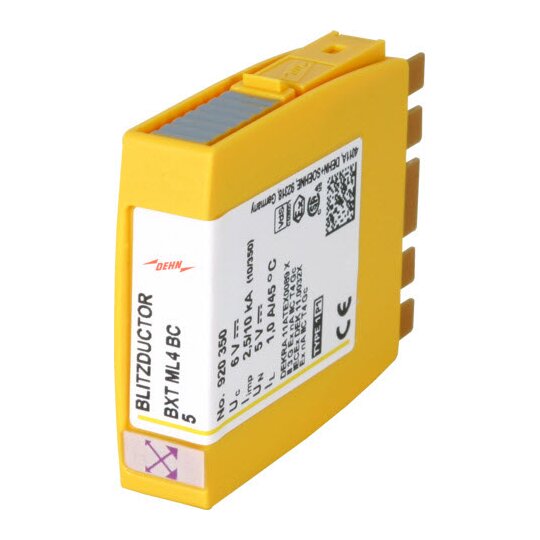

Dehn 920350 BXTML4BC5 Kombiableiter f.4 Einzeladern BLITZDUCTOR XT LifeCheck
1 Stück

Listenpreis
Art.-Nr.
2030858
EAN
4013364109131
Hersteller-Nr.
920350
DEHA.-Nr.
2348537
eClass.-Nr.
27130811
Herstellerlink
Wunsch-Suchbegriff
Nennspannung DC 5.0 - 5.0 V
Höchste Dauerspannung AC 4,2 V
Höchste Dauerspannung DC 6 V
BlitzstoŽƒstrom (10/350 s)s) 10 kA
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 1 A
Schutzpegel Ader/Ader 9 V
Schutzpegel Ader/Erde 550 V
Grenzfrequenz 1 MHz
Montageart auf Basiselement
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 4
Erdung über Hutschiene
Baubreite 12 mm
Schutzart (IP) IP20

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von max. 4 erdpotentialfreien Einzeladern mit gemeinsamem Bezugspotential. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.tem LifeCheck für berührungslosen Ableiterprüfung Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 6,0 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BC 5 Art.-Nr.: 920350 oder gleichwertig.
