| Nennspannung DC |
0.0 - 180.0 V |
| Höchste Dauerspannung AC |
127 V |
| Höchste Dauerspannung DC |
180 V |
| BlitzstoŽƒstrom (10/350 s)s) |
10 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
0,1 A |
| Frequenz |
0.0 - 400.0 MHz |
| Grenzfrequenz |
50 MHz |
| Montageart |
auf Basiselement |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
sonstige |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

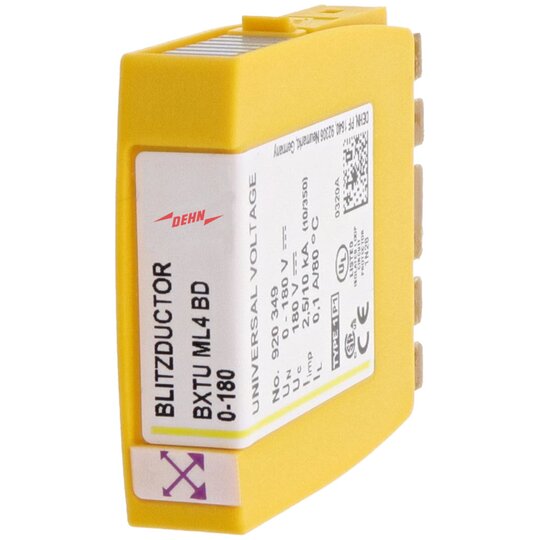

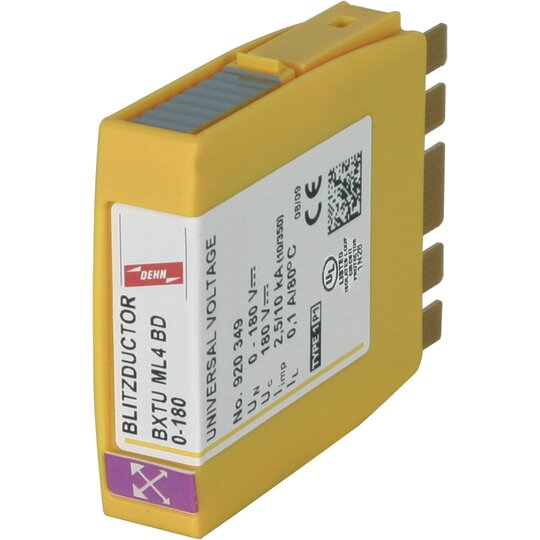

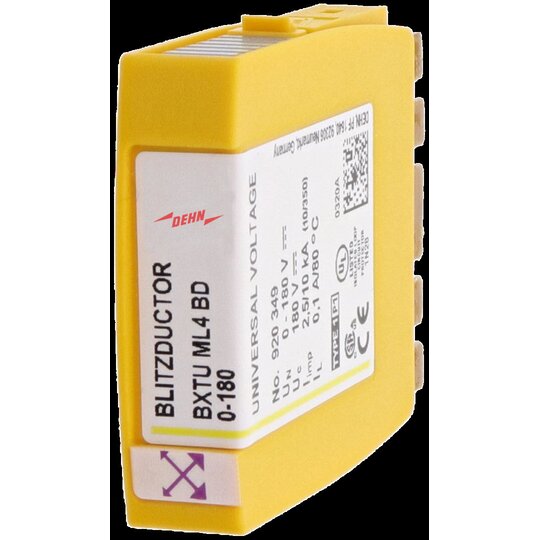

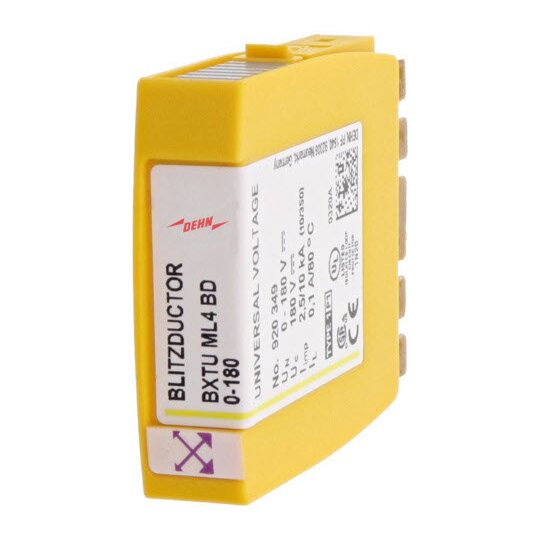

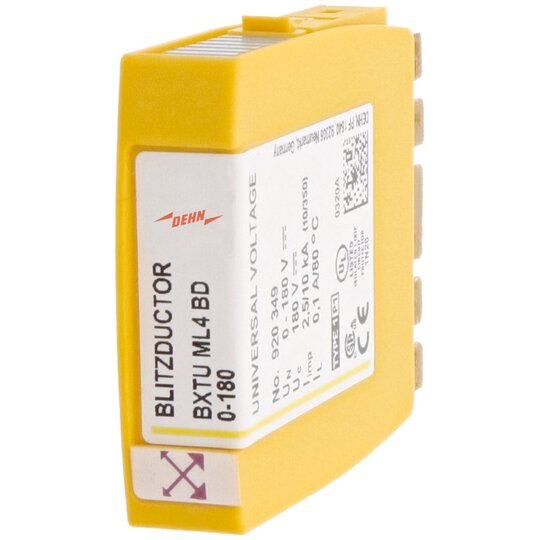

Platzsparendes Kombiableiter-Modul mit actiVsense-Technologie mit RFID-LifeCheck zum Schutz von 2 Doppeladern mit gleicher oder auch unterschiedlicher Betriebsspannung symmetrischer Schnittstellen mit galvanischer Trennung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an. Schutz zweier Doppeladern für symmetrische Schnittstellen mit galvanischer Trennung. Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Frequenz der Betriebsspannung : 0-400 Hz Zulässige überlagerte Signalspannung: = +/- 5 V Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA Fabrikat: DEHN Typ: BXTU ML4 BD 0-180 Art.-Nr.: 920349 oder gleichwertig.
12348040_34961619.pdf
Schaltbild
|
12348040_34961620.pdf
Maßzeichnung
|
3009205.pdf
Montageanleitung
|
12348040_12348074.pdf
Produktdatenblatt
|
|
|
|
|
