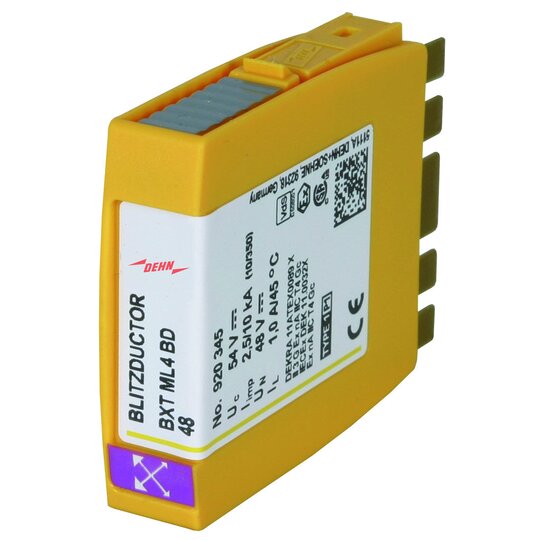

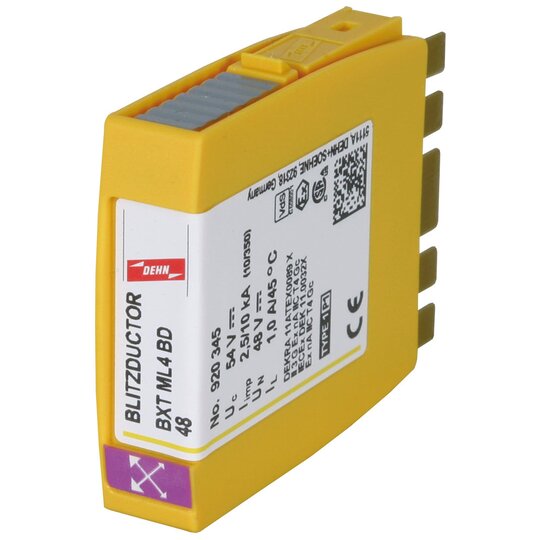

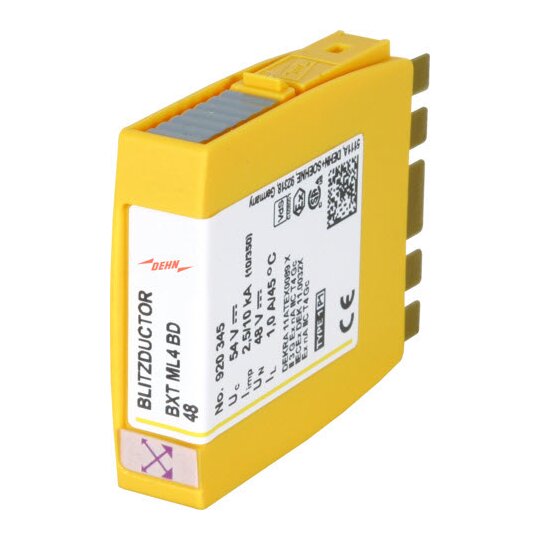

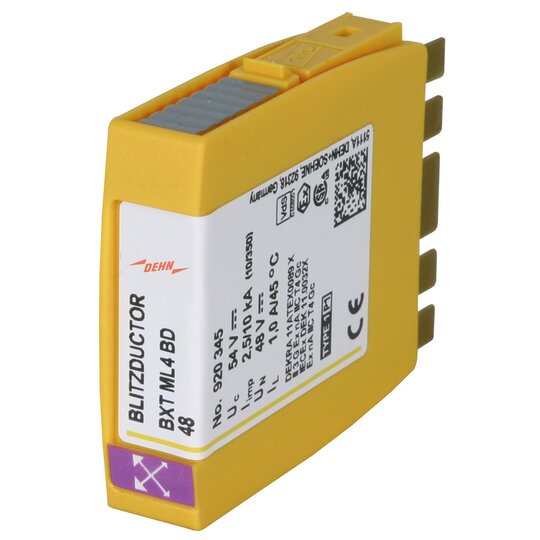

Dehn 920345 BXTML4BD48 Kombiableiter f.2
Doppeladern BLITZDUCTOR XT LifeCheck
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2031118
- EAN
- 4013364108998
- Hersteller-Nr.
- 920345
- DEHA.-Nr.
- 2348534
- eClass.-Nr.
- 27130811
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 48.0 - 48.0 V |
| Höchste Dauerspannung AC | 38,1 V |
| Höchste Dauerspannung DC | 54 V |
| BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 1 A |
| Schutzpegel Ader/Ader | 70 V |
| Schutzpegel Ader/Erde | 550 V |
| Grenzfrequenz | 8,7 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | true |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | Hutschiene |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 48 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz zweier Doppeladern. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 54 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BD 48 Art.-Nr.: 920345 oder gleichwertig.'
12347407_34961167.pdfSchaltbild
Download
(Stand: 09.01.2025)
|
12347380_34960132.pdfMaßzeichnung
Download
(Stand: 09.01.2025)
|
3009041+3017406+3017409.pdfMontageanleitung
Download
(Stand: 09.01.2025)
|
12347407_12347961.pdfProduktdatenblatt
Download
(Stand: 09.01.2025)
|
Deeplink Produktseite
Download
(Stand: 09.01.2025)
|
REACH-Erklärung
Download
(Stand: 09.01.2025)
|
