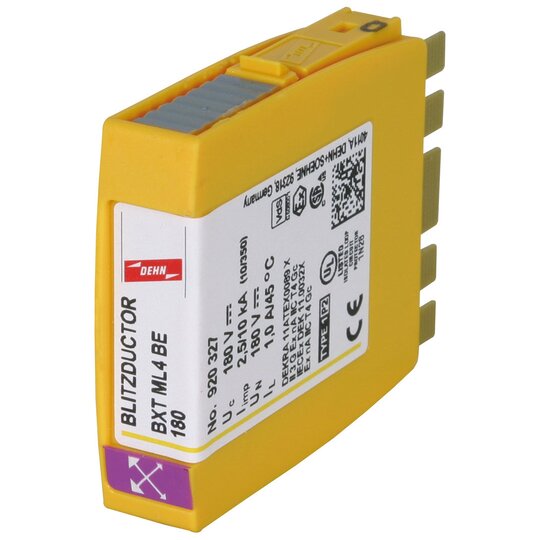

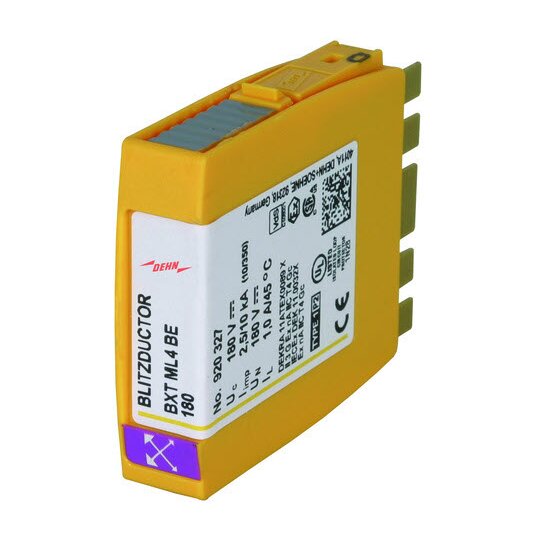

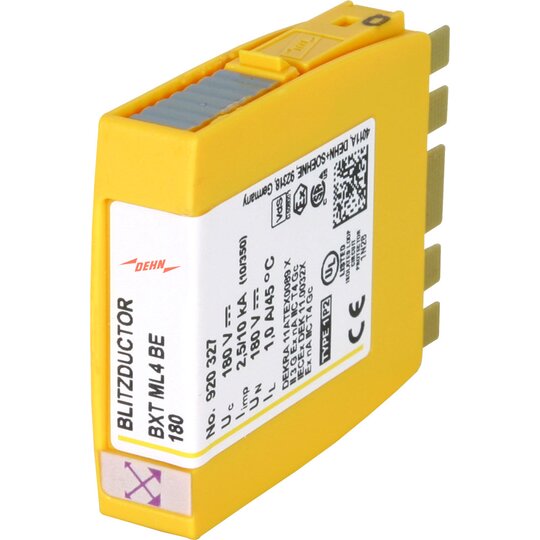

Dehn 920327 BXTML4BE180 Kombiableiter
f.4 Einzeladern BLITZDUCTOR XT LifeCheck
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030078
- EAN
- 4013364109087
- Hersteller-Nr.
- 920327
- DEHA.-Nr.
- 2348530
- eClass.-Nr.
- 27130811
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 180.0 - 180.0 V |
| Höchste Dauerspannung AC | 127 V |
| Höchste Dauerspannung DC | 180 V |
| BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 1 A |
| Schutzpegel Ader/Ader | 500 V |
| Schutzpegel Ader/Erde | 250 V |
| Grenzfrequenz | 25 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | true |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | Hutschiene |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.iterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 180 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BE 180 Art.-Nr.: 920327 oder gleichwertig.'
