| Nennspannung DC |
48.0 - 48.0 V |
| Höchste Dauerspannung AC |
38,1 V |
| Höchste Dauerspannung DC |
54 V |
| BlitzstoŽƒstrom (10/350 s)s) |
10 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
0,75 A |
| Schutzpegel Ader/Ader |
140 V |
| Schutzpegel Ader/Erde |
70 V |
| Grenzfrequenz |
8,7 MHz |
| Montageart |
auf Basiselement |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
Hutschiene |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

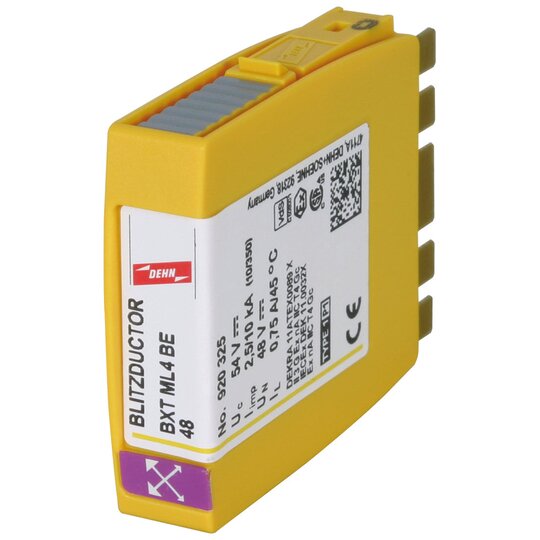

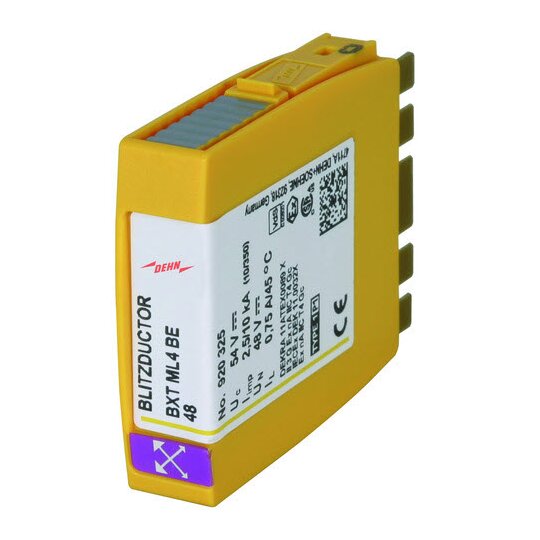

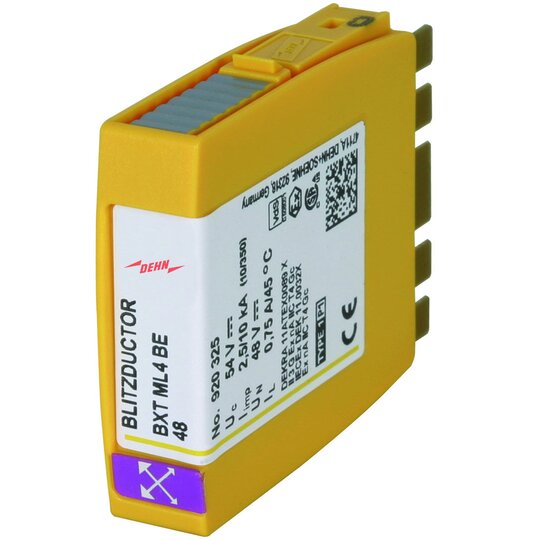

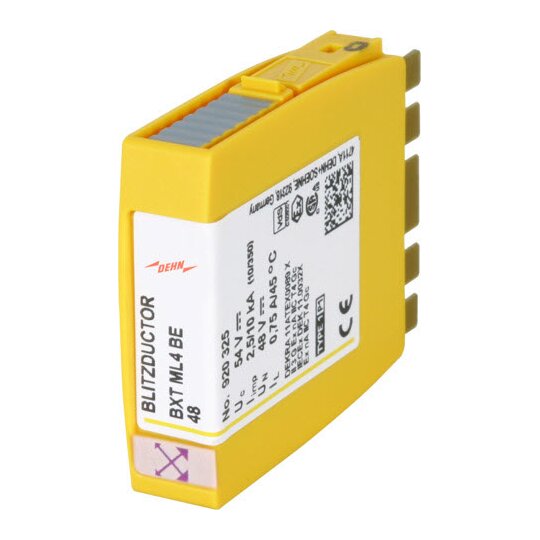

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 54 V Nennstrom bei 45 °C: 0,75 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BE 48 Art.-Nr.: 920325 oder gleichwertig.
