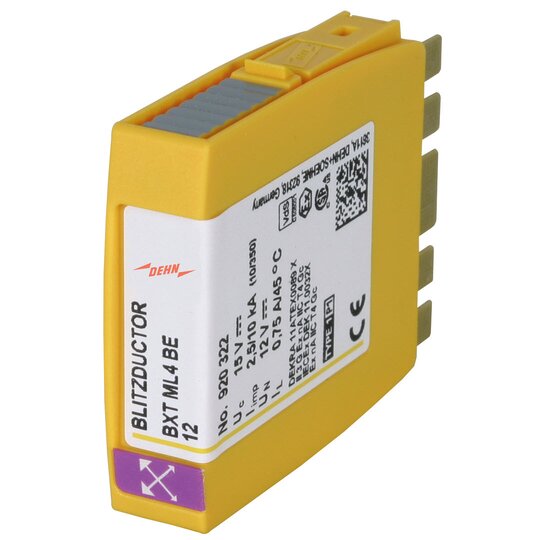

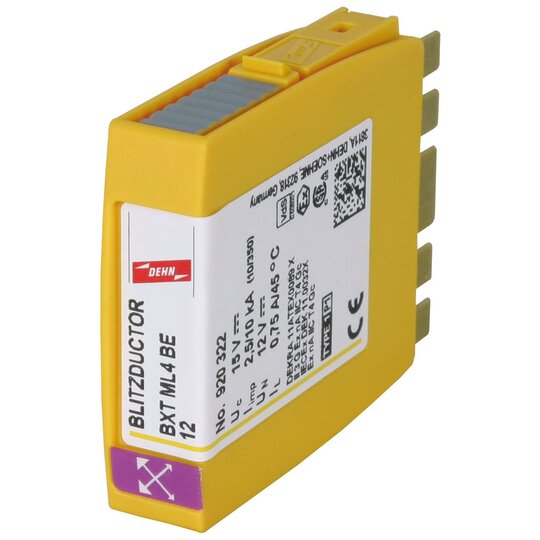

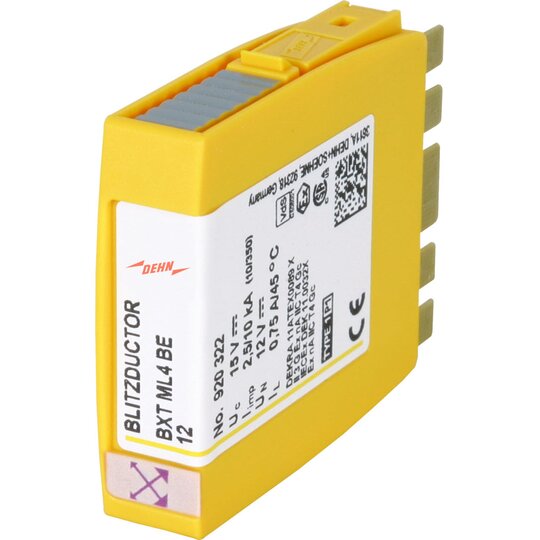

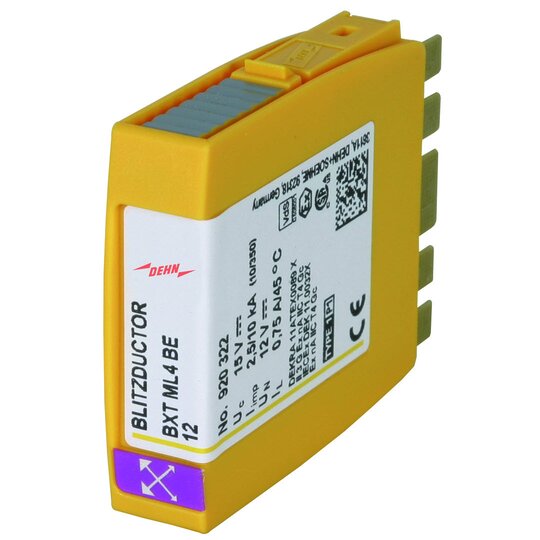

Dehn 920322 BXTML4BE12 Kombiableiter f.4
Einzeladern BLITZDUCTOR XT LifeCheck
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030082
- EAN
- 4013364109049
- Hersteller-Nr.
- 920322
- DEHA.-Nr.
- 2348526
- eClass.-Nr.
- 27130811
- Zolltarif-Nr.
- 85363010
| Nennspannung DC | 12.0 - 12.0 V |
| Höchste Dauerspannung AC | 10,6 V |
| Höchste Dauerspannung DC | 15 V |
| BlitzstoŽƒstrom (10/350 s)s) | 10 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 0,75 A |
| Schutzpegel Ader/Ader | 38 V |
| Schutzpegel Ader/Erde | 19 V |
| Grenzfrequenz | 2,7 MHz |
| Montageart | auf Basiselement |
| Anschluss 1 | Schraubanschlussklemme |
| Ableiterüberwachung | true |
| Mit Fernmeldekontakt | false |
| Explosionsgeprüfte Ausführung | true |
| Trennmöglichkeit des Signalkreises | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Erdung über | Hutschiene |
| Baubreite | 12 mm |
| Schutzart (IP) | IP20 |
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 15 V Nennstrom bei 45 °C: 0,75 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BE 12 Art.-Nr.: 920322 oder gleichwertig.'
