| Nennspannung DC |
5.0 - 5.0 V |
| Höchste Dauerspannung AC |
4,2 V |
| Höchste Dauerspannung DC |
6 V |
| BlitzstoŽƒstrom (10/350 s)s) |
10 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
1 A |
| Schutzpegel Ader/Ader |
18 V |
| Schutzpegel Ader/Erde |
9 V |
| Grenzfrequenz |
1 MHz |
| Montageart |
auf Basiselement |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
Hutschiene |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

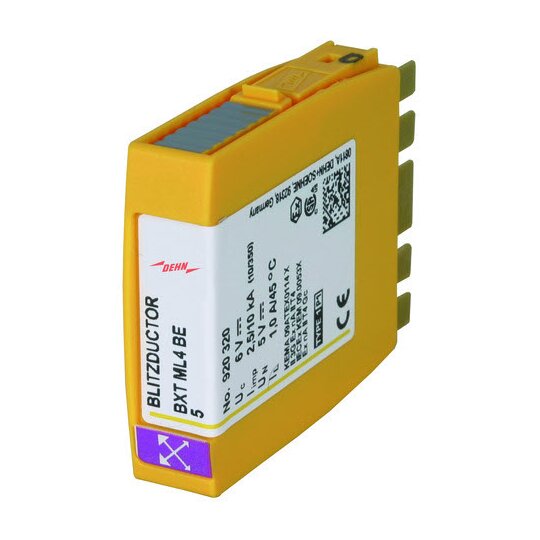

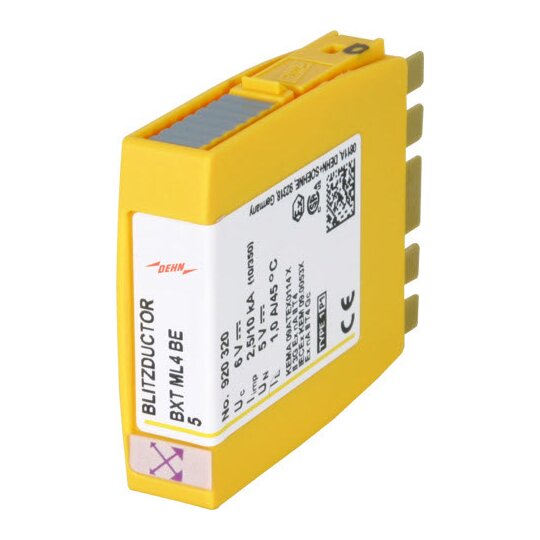

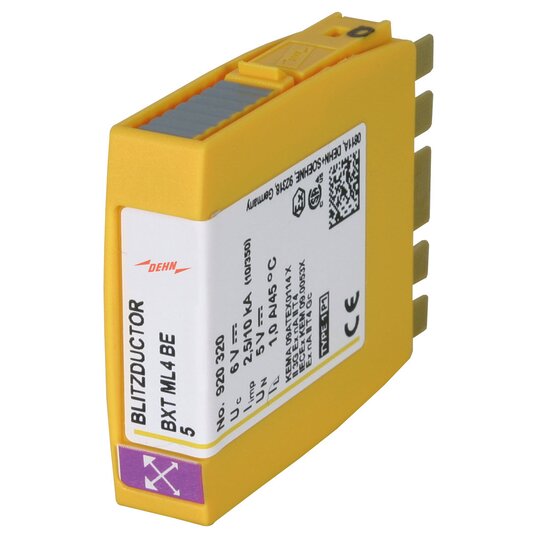

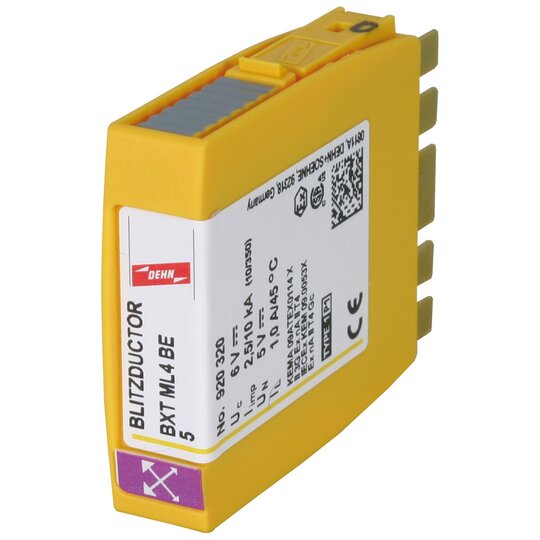

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 5 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 4 Einzeladern. Mit integriertem LifeCheck für berührungslose Ableiterprüfung Einsteckbarin Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 6 V Nennstrom bei 45 °C: 1,0 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BE 5 Art.-Nr.: 920320 oder gleichwertig.
12347407_34961094.pdf
Schaltbild
|
12347380_34960132.pdf
Maßzeichnung
|
3009041+3017406+3017409.pdf
Montageanleitung
|
12347407_12347940.pdf
Produktdatenblatt
|
|
|
|
|
