| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
23,3 V |
| Höchste Dauerspannung DC |
33 V |
| BlitzstoŽƒstrom (10/350 s)s) |
10 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
0,1 A |
| Schutzpegel Ader/Ader |
45 V |
| Schutzpegel Ader/Erde |
550 V |
| Grenzfrequenz |
4 MHz |
| Montageart |
auf Basiselement |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
Hutschiene |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

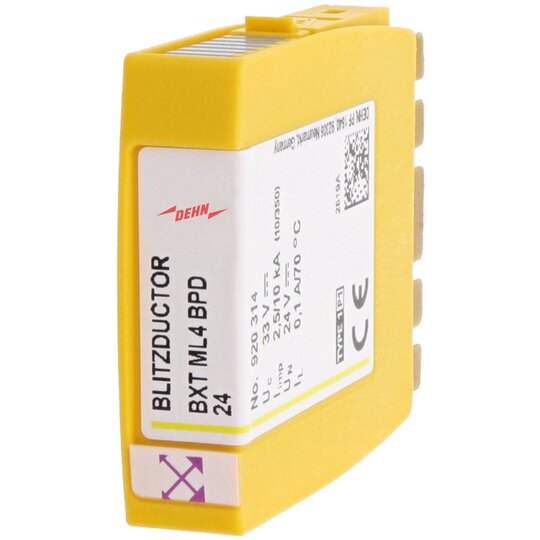

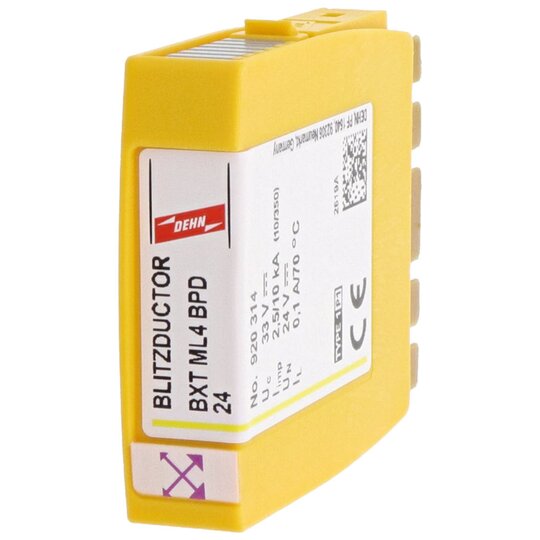

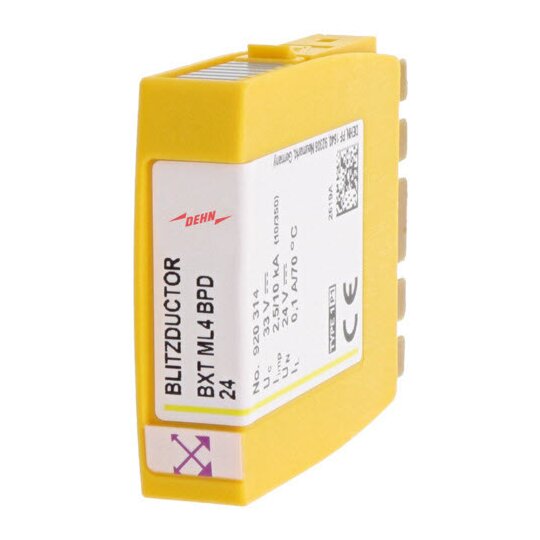

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern in 24 V DC Systemen. Mit integrierten PTC Widerständen für einen Überstromschutz bis 40 A. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. Widerständen für einen Überstromschutz bis 40 A. Anzeige mittels integriertem LifeCheck für berührungs- lose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 33 V Nennstrom bei 70 °C: 0,1 A D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML4 BPD 24 Art.-Nr.: 920314 oder gleichwertig.'
