| Nennspannung DC |
24.0 - 24.0 V |
| Höchste Dauerspannung AC |
25,5 V |
| Höchste Dauerspannung DC |
36 V |
| BlitzstoŽƒstrom (10/350 s)s) |
5 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
5 A |
| Schutzpegel Ader/Ader |
150 V |
| Schutzpegel Ader/Erde |
600 V |
| Montageart |
auf Basiselement |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

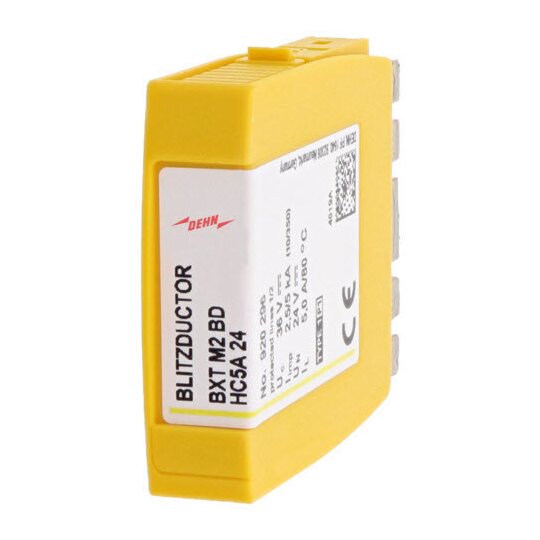

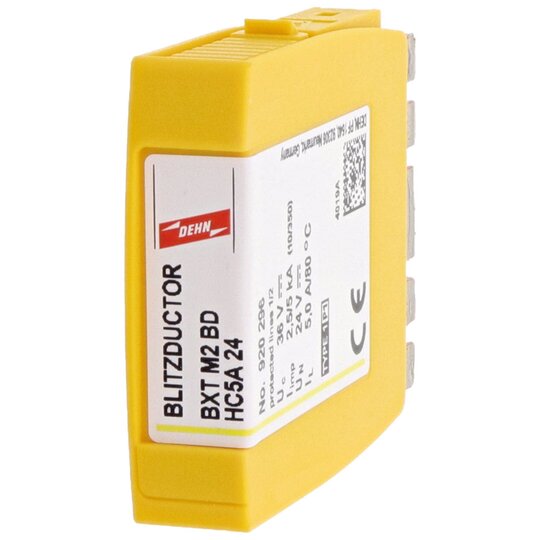

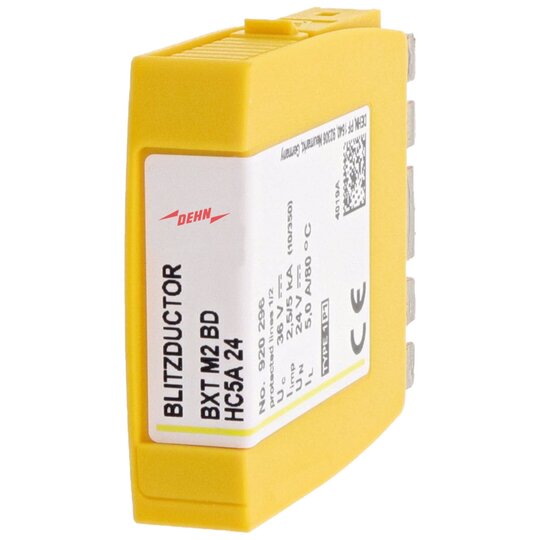

Kombi-Ableiter-Modul BLITZDUCTOR XT BXT M2 BD HC5A 24 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz einer Doppeladern. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 36 V Nennstrom: 5 A D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT M2 BD HC5A 24 Art.-Nr.: 920296 oder gleichwertig.'
12347407_34961548.pdf
Schaltbild
|
12347380_34960132.pdf
Maßzeichnung
|
3009526.pdf
Montageanleitung
|
12347407_12348038.pdf
Produktdatenblatt
|
|
|
