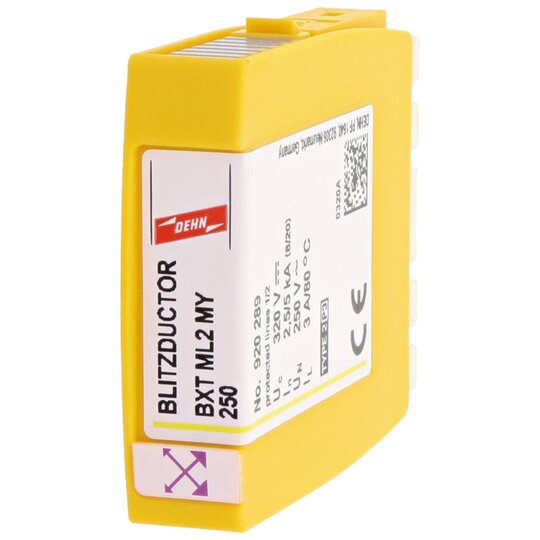

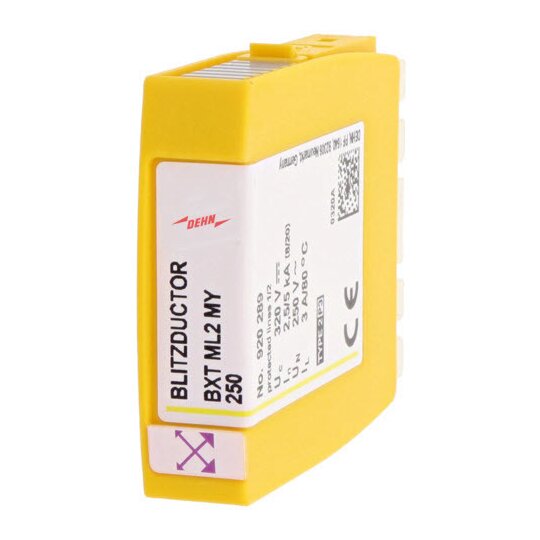

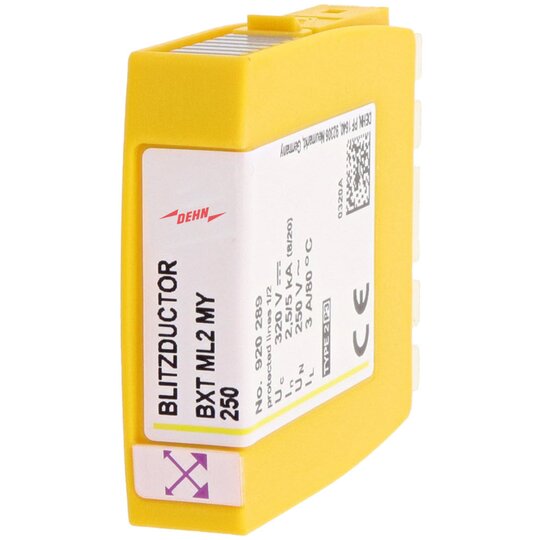

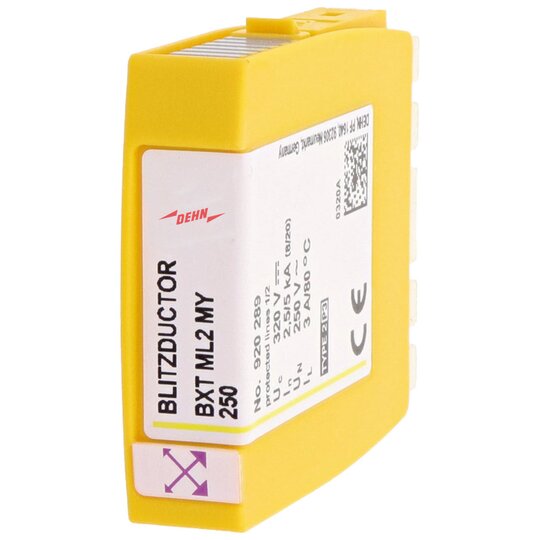

Dehn 920289 BXT ML2 MY 250 Kombi-Ableiter-Modul BXT

Ihr Nettopreis
Art.-Nr.
2032635
EAN
4013364135840
Hersteller-Nr.
920289
DEHA.-Nr.
3510508
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Nennspannung DC 250.0 - 250.0 V
Nennableitstoßstrom (8/20) 5 kA
Nennlaststrom 3 A
Schutzpegel Ader/Ader 1100 V
Schutzpegel Ader/Erde 1200 V
Grenzfrequenz 20 MHz
Montageart auf Basiselement
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über sonstige
Baubreite 12 mm
Schutzart (IP) IP20

Platzsparendes Überspannungsableiter-Modul mit LifeCheck zum Schutz von 2 Adern mehradriger Signalschnittstellen bis zu 250 V AC. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Nennstrom bei 80 °C: 3,0 A Fabrikat: DEHN Typ: BXT ML2 MY 250 Art.-Nr.: 920289 oder gleichwertig.'

12347407_34961522.pdf

Schaltbild

Download (Stand: 24.02.2025)

12347380_34960132.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3009041+3017406+3017409.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12347407_12348032.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)
