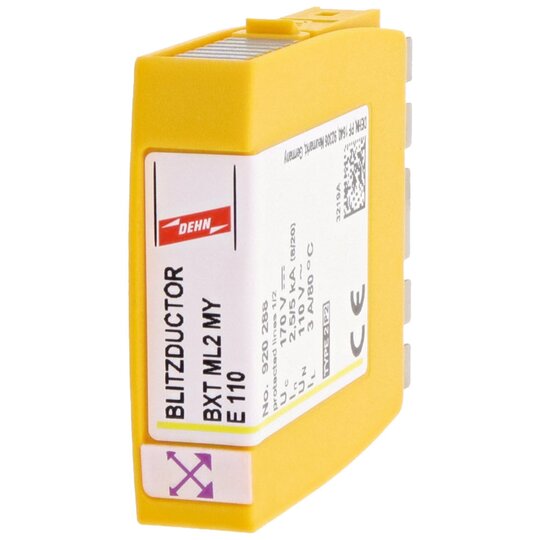

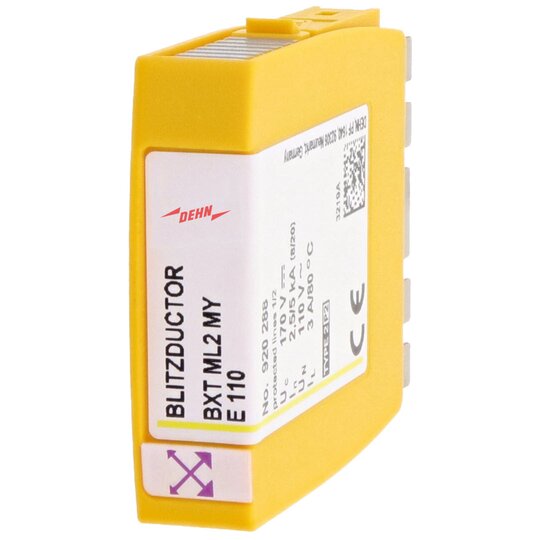

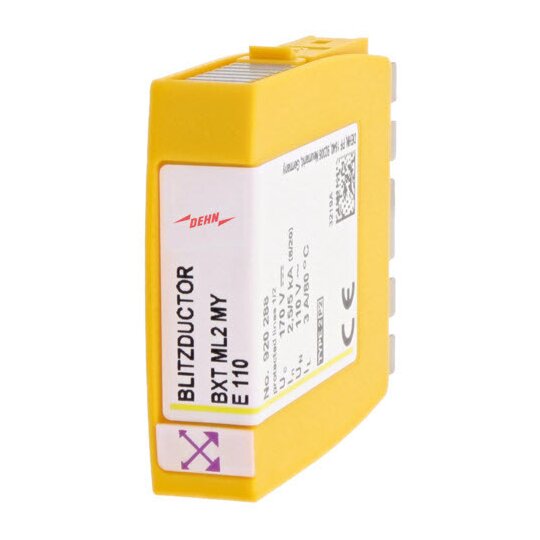

Dehn 920288 BXTML2MYE110 Kombiableiter BLITZDUCTOR XT Y-Schaltung

Hersteller-Nr. 920288 283391958
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032634
EAN
4013364137363
DEHA.-Nr.
3510507
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Nennspannung DC 110.0 - 110.0 V
Nennableitstoßstrom (8/20) 5 kA
Nennlaststrom 3 A
Schutzpegel Ader/Ader 300 V
Schutzpegel Ader/Erde 700 V
Grenzfrequenz 4,5 MHz
Montageart auf Basiselement
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über sonstige
Baubreite 12 mm
Schutzart (IP) IP20

Überspannungs-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT ML2 MY E 110 Überspannungs-Ableiter-Schutzmodul der Ableiterklasse Type 2 / P2 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von zwei symmetrischen Schnittstellen mit galvanischer Trennung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Nennstrom bei 80 °C: 3,0 A Fabrikat: DEHN Typ: BXT ML2 MY E 110 Art.-Nr.: 920288 oder gleichwertig.

12347407_34961535.pdf

Schaltbild

Download (Stand: 06.06.2025)

12347380_34960132.pdf

Maßzeichnung

Download (Stand: 06.06.2025)

3009041+3017406+3017409.pdf

Montageanleitung

Download (Stand: 06.06.2025)

12347407_12348035.pdf

Produktdatenblatt

Download (Stand: 06.06.2025)

Deeplink Produktseite

Download (Stand: 06.06.2025)
