| Nennspannung DC |
0.0 - 180.0 V |
| Höchste Dauerspannung AC |
127 V |
| Höchste Dauerspannung DC |
180 V |
| BlitzstoŽƒstrom (10/350 s)s) |
9 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
0,1 A |
| Frequenz |
0.0 - 400.0 MHz |
| Grenzfrequenz |
50 MHz |
| Montageart |
auf Basiselement |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
false |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
sonstige |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

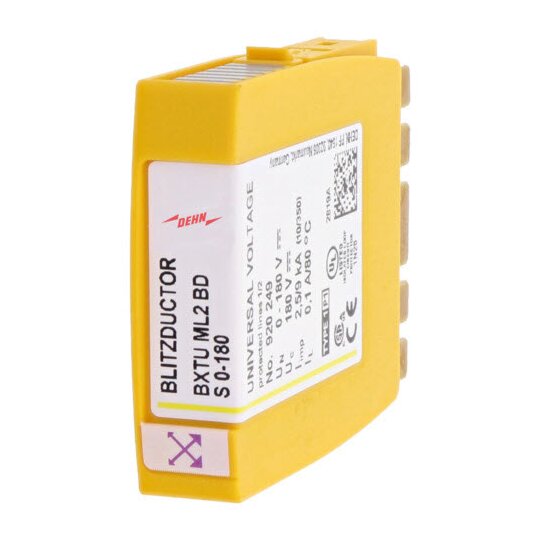

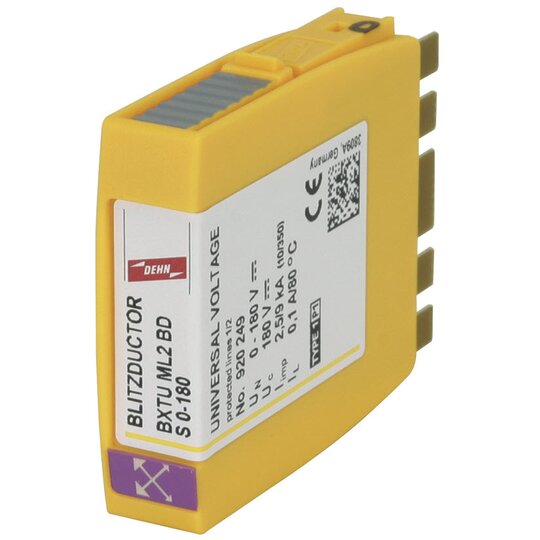

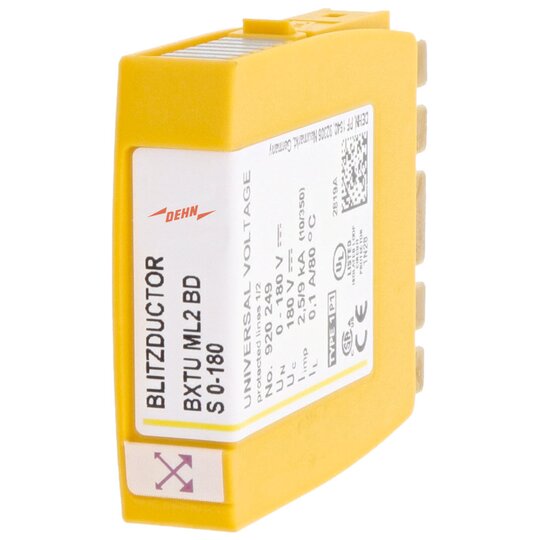

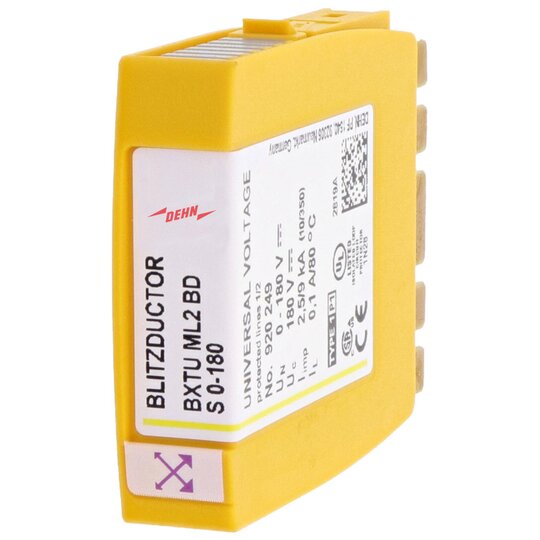

Platzsparendes Kombiableiter-Modul mit actiVsense-Technologie mit RFID-LifeCheck zum Schutz von 1 Doppelader mit wahlweise direkter oder indirekter Schirmerdung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.EC 61643-22 zum Schutz von einer Doppelader für symmetrische Schnittstellen mit galvanischer Trennung, wahlweise indirekte oder direkte Schirmerdung. Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Frequenz der Betriebsspannung : 0-400 Hz Zulässige überlagerte Signalspannung: = +/- 5 V Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA Fabrikat: DEHN Typ: BXTU ML2 BD S 0-180 Art.-Nr.: 920249 oder gleichwertig.
12348040_34961632.pdf
Schaltbild
|
12348040_34961620.pdf
Maßzeichnung
|
3009205.pdf
Montageanleitung
|
12348040_12348077.pdf
Produktdatenblatt
|
|
|
|
|
