| Nennspannung DC |
180.0 - 180.0 V |
| Höchste Dauerspannung AC |
127 V |
| Höchste Dauerspannung DC |
180 V |
| BlitzstoŽƒstrom (10/350 s)s) |
5 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
0,75 A |
| Schutzpegel Ader/Ader |
250 V |
| Schutzpegel Ader/Erde |
550 V |
| Grenzfrequenz |
25 MHz |
| Montageart |
auf Basiselement |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

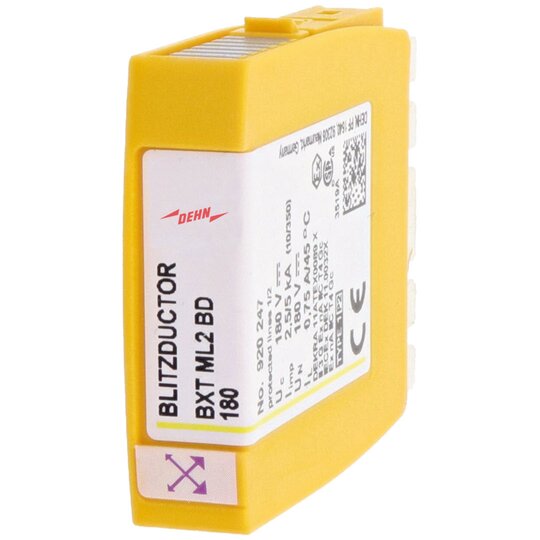

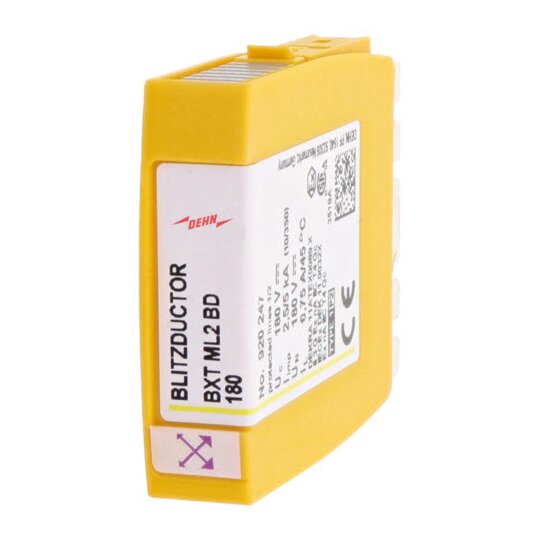

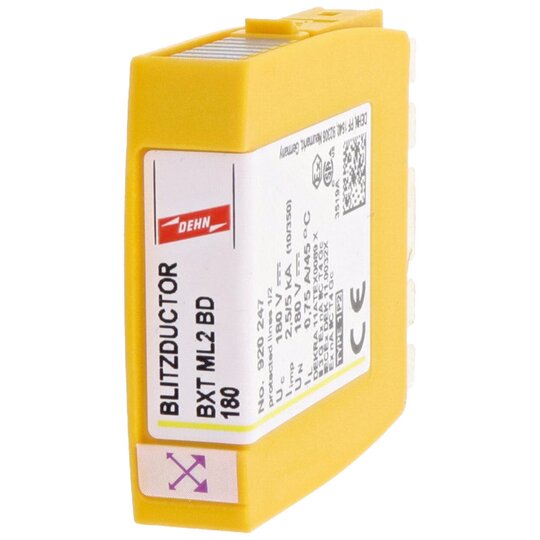

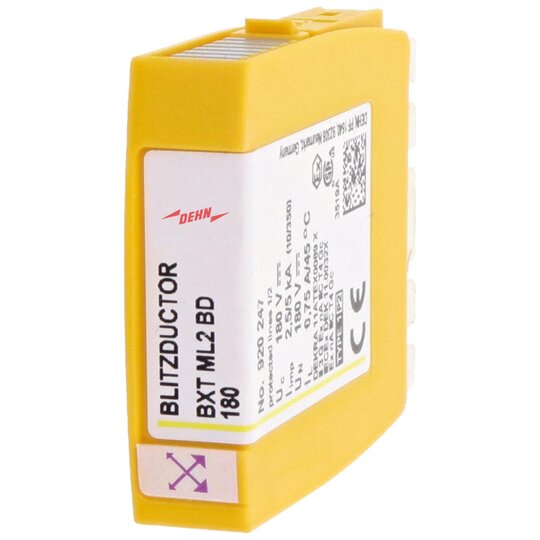

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD 180 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P2 BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz einer Doppeladern. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 180 V Nennstrom bei 45 °C: 0,75 A D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML2 BD 180 Art.-Nr.: 920247 oder gleichwertig.
12347407_34961361.pdf
Schaltbild
|
12347380_34960132.pdf
Maßzeichnung
|
3009041+3017406+3017409.pdf
Montageanleitung
|
12347407_12347997.pdf
Produktdatenblatt
|
|
|
|
|
