Nennspannung DC | 24.0 - 24.0 V |
Höchste Dauerspannung AC | 23,3 V |
Höchste Dauerspannung DC | 33 V |
BlitzstoŽƒstrom (10/350 s)s) | 9 kA |
Nennableitstoßstrom (8/20) | 20 kA |
Nennlaststrom | 0,75 A |
Schutzpegel Ader/Ader | 90 V |
Schutzpegel Ader/Erde | 45 V |
Grenzfrequenz | 6,8 MHz |
Montageart | auf Basiselement |
Anschluss 1 | Schraubanschlussklemme |
Ableiterüberwachung | true |
Mit Fernmeldekontakt | false |
Explosionsgeprüfte Ausführung | true |
Trennmöglichkeit des Signalkreises | false |
Anzahl der Leiter (ohne Erde) | 2 |
Erdung über | Hutschiene |
Baubreite | 12 mm |
Schutzart (IP) | IP20 |

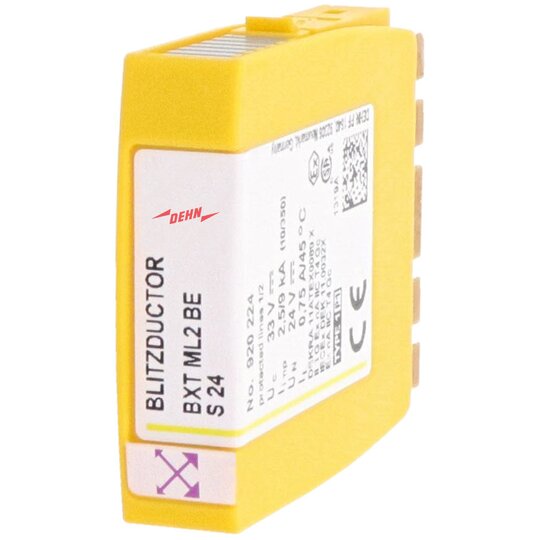

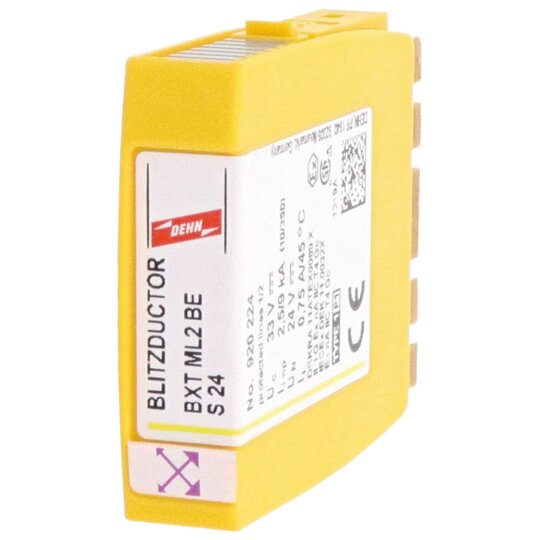

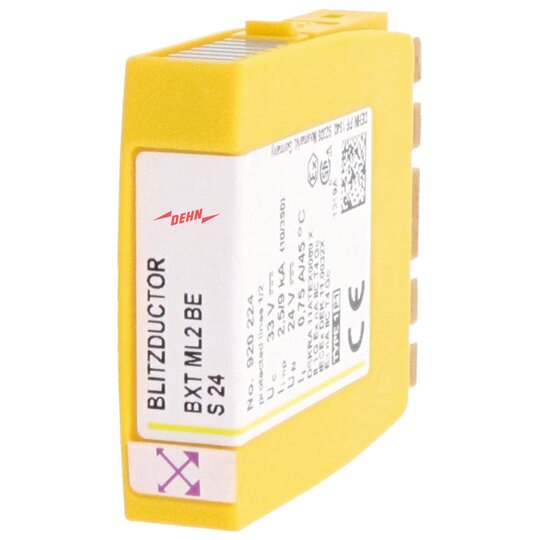

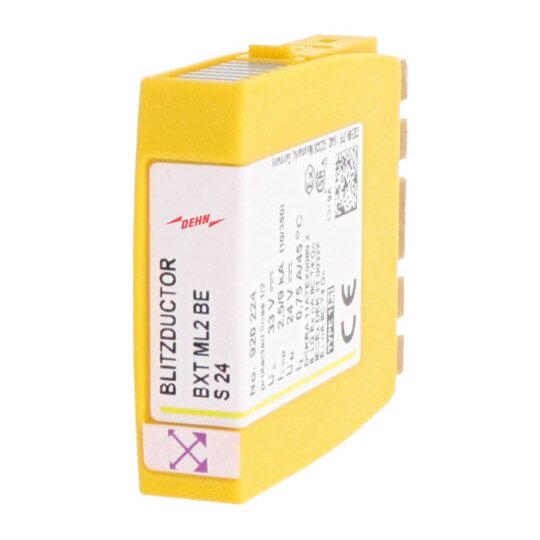

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 33 V Nennstrom bei 45 °C: 0,75 A D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML2 BE S 24 Art.-Nr.: 920224 oder gleichwertig.
