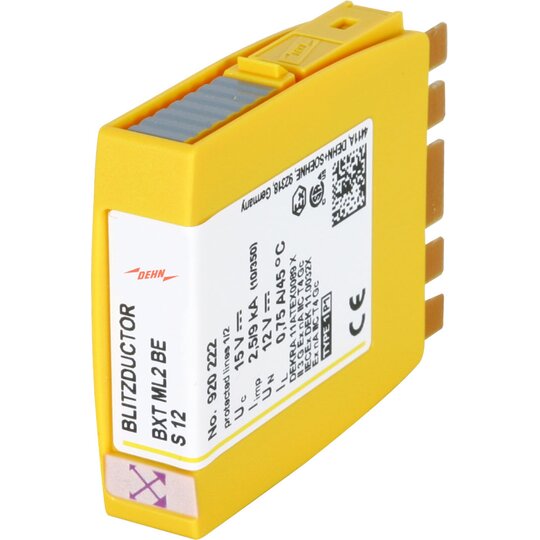

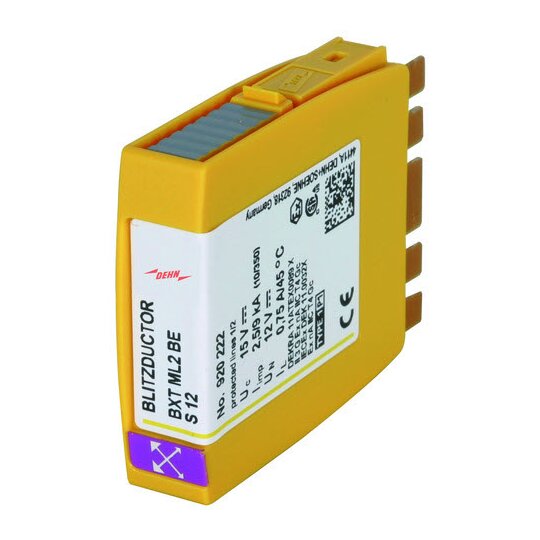

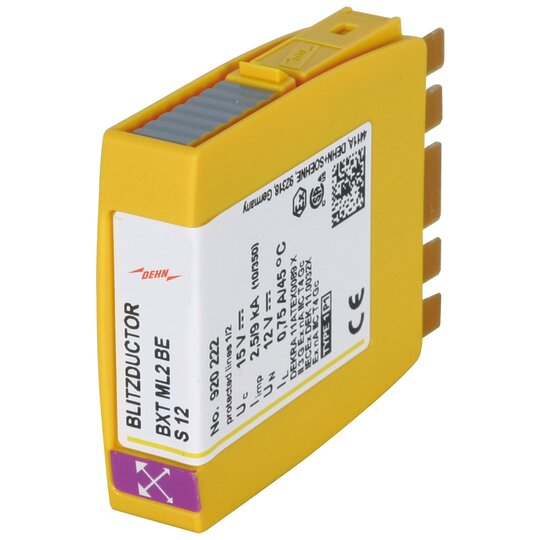

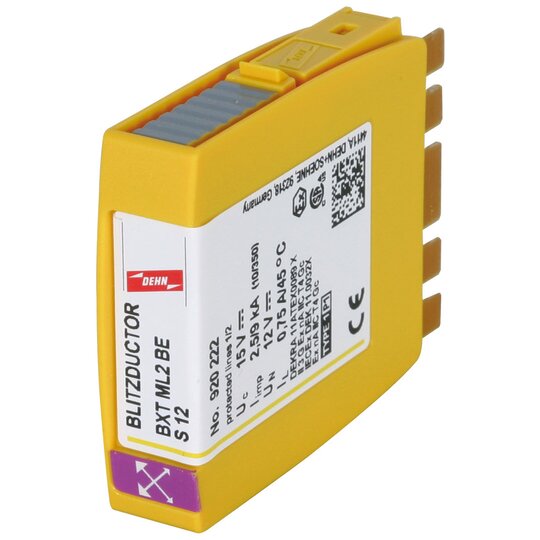

Dehn 920222 BXTML2BES12 Kombiableiter f.2 Einzeladern BLITZDUCTOR XT LifeCheck

Hersteller-Nr. 920222 52283
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030513
EAN
4013364118355
DEHA.-Nr.
2725554
eClass.-Nr.
27130811
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Nennspannung DC 12.0 - 12.0 V
Höchste Dauerspannung AC 10,6 V
Höchste Dauerspannung DC 15 V
BlitzstoŽƒstrom (10/350 s)s) 9 kA
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 0,75 A
Schutzpegel Ader/Ader 38 V
Schutzpegel Ader/Erde 19 V
Grenzfrequenz 2,7 MHz
Montageart auf Basiselement
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung true
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über Hutschiene
Baubreite 12 mm
Schutzart (IP) IP20

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 12 Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 15 V Nennstrom bei 45 °C: 0,75 A D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML2 BE S 12 Art.-Nr.: 920222 oder gleichwertig.
