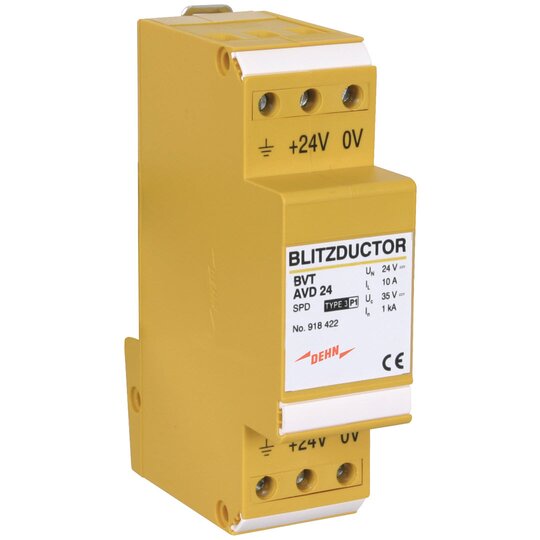

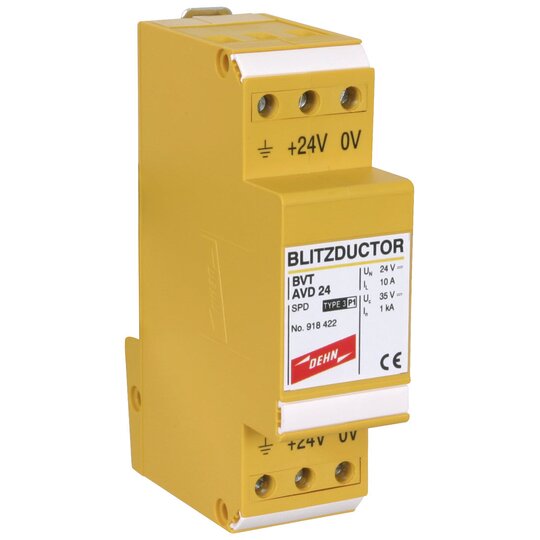

Dehn 918422 BVTAVD24 Kombiableiter BLITZDUCTOR VT f.Gleichspannungsversorg.

Hersteller-Nr. 918422 52728
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030995
EAN
4013364149267
DEHA.-Nr.
3918826
eClass.-Nr.
27130811
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Nennspannung DC 24.0 - 24.0 V
Höchste Dauerspannung DC 35 V
Nennableitstoßstrom (8/20) 2 kA
Nennlaststrom 10 A
Schutzpegel Ader/Ader 50 V
Schutzpegel Ader/Erde 450 V
Montageart Hutschiene TH35
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über Hutschiene
Baubreite 27 mm
Schutzart (IP) IP20

Überspannungsableiter für Hutschienenmontage zum EMV-Schutz von elektronischen Komponenten mit Gleichspannungsversorgung, optimal abgestimmt auf Siemens SPS. Durch den Einsatz einer unipolaren Diode ist auf die Polarität der Betriebsspannung zu achten.chluss über Schraubklemmen, 2-polig, Baubreite 1,5 TE Nennspannung DC: 24 V Höchste Dauerspannung DC: 35 V Nennstrom bei 80 °C: 10 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 2 kA Fabrikat: DEHN Typ: BVT AVD 24 Art.-Nr.: 918422 oder gleichwertig.

12348278_34962374.pdf

Schaltbild

Download (Stand: 03.04.2025)

12348278_34962375.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

66911.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12348278_12348283.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)

REACH-Erklärung

Download (Stand: 03.04.2025)
