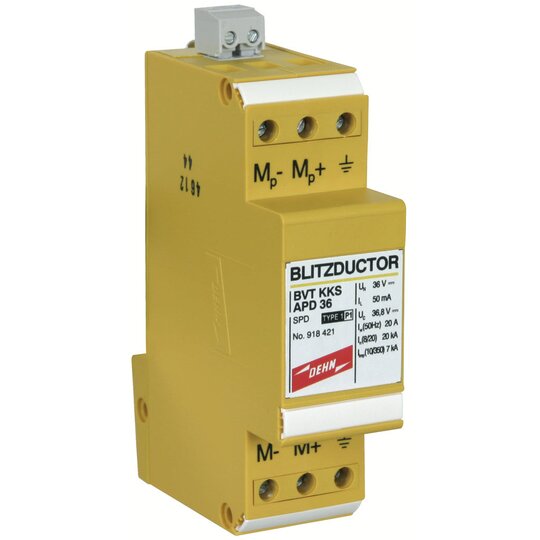

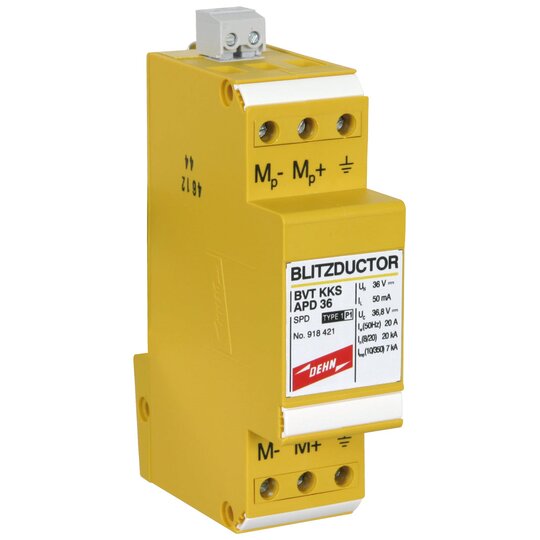

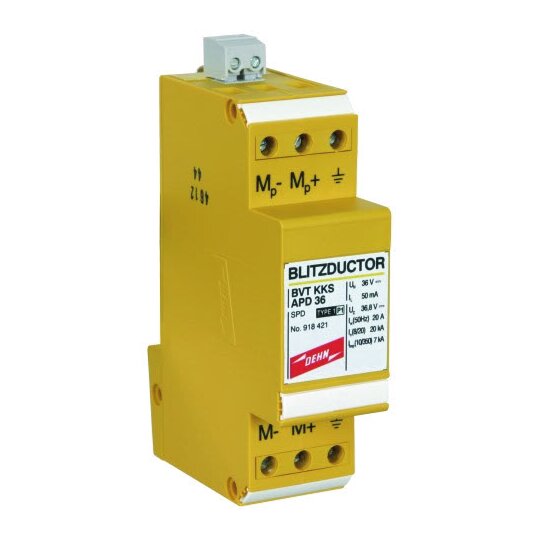

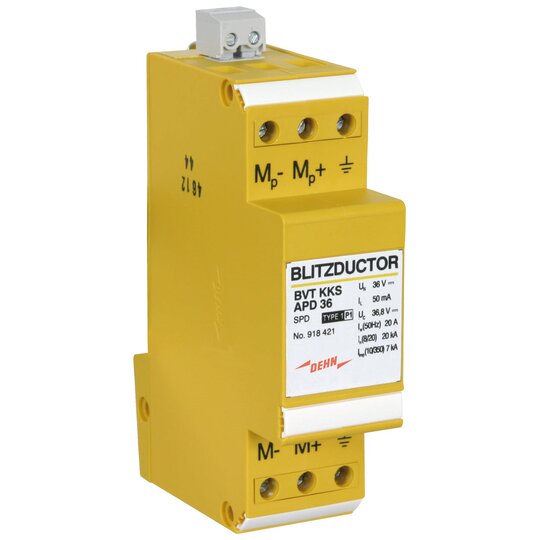

Dehn 918421 BVTKKSAPD36 Kombiableiter BLITZDUCTOR VT f.Korrosionsschutzanlagen
1 Stück

Listenpreis
Art.-Nr.
2030397
EAN
4013364094901
Hersteller-Nr.
918421
DEHA.-Nr.
0060878
eClass.-Nr.
27130811
Zolltarif-Nr.
85363010
Nennspannung DC 36.0 - 36.0 V
Höchste Dauerspannung DC 36,8 V
BlitzstoŽƒstrom (10/350 s)s) 7 kA
Nennableitstoßstrom (8/20) 40 kA
Nennlaststrom 0,05 A
Schutzpegel Ader/Ader 48 V
Schutzpegel Ader/Erde 600 V
Grenzfrequenz 1 MHz
Montageart Hutschiene TH35
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung true
Mit Fernmeldekontakt true
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über separater Leiter
Baubreite 27 mm
Schutzart (IP) IP20

Energetisch koordinierter Kombiableiter zum Schutz des Spannungsmesskreises (Farbe gelb). Steckbarer Fernmeldekontakt (Öffner) für Überlast-Anzeige (Thermoüberwachung der Ableiterpfade). Einbau im Stahlblechgehäuse empfohlen. Durch kapazitive Steuerung wird eine niedrige Impuls-Ansprechspannung erreicht.nsschutz-Anlagen, mit Fernmeldekontakt, Anschluss über Schraubklemmen, 2-polig, Baubreite 1,5 TE Höchste Dauerspannung DC: 36,8 V Nennstrom: 0,05 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 40 kA Fabrikat: DEHN Typ: BVT KKS APD 36 Art.-Nr.: 918421 oder gleichwertig.'

12348278_34962426.pdf

Schaltbild

Download (Stand: 02.11.2024)

12348278_34962427.pdf

Maßzeichnung

Download (Stand: 02.11.2024)

3003386.pdf

Montageanleitung

Download (Stand: 02.11.2024)

12348278_12348295.pdf

Produktdatenblatt

Download (Stand: 02.11.2024)

Deeplink Produktseite

Download (Stand: 02.11.2024)

REACH-Erklärung

Download (Stand: 02.11.2024)
