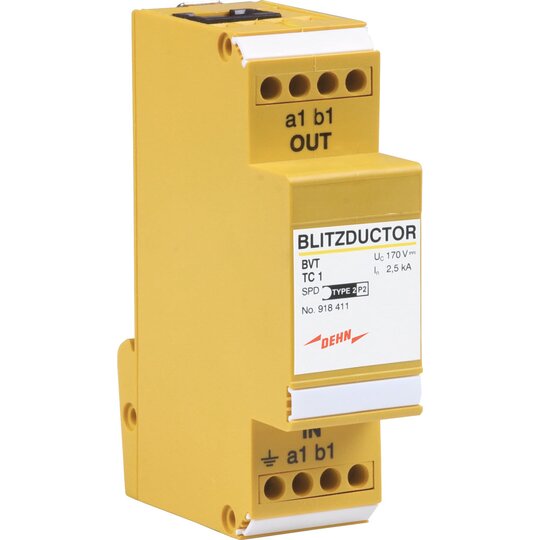

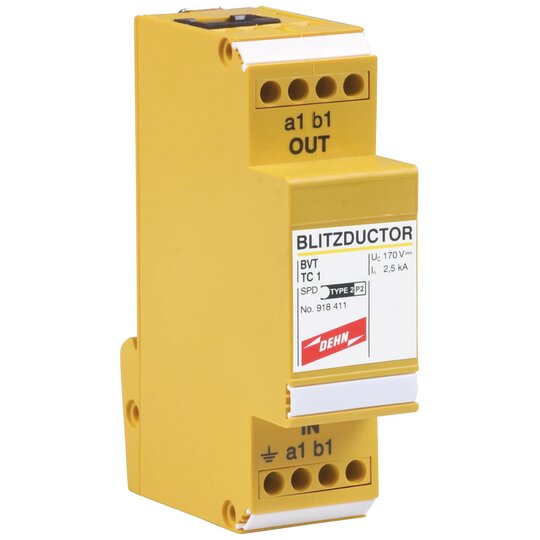

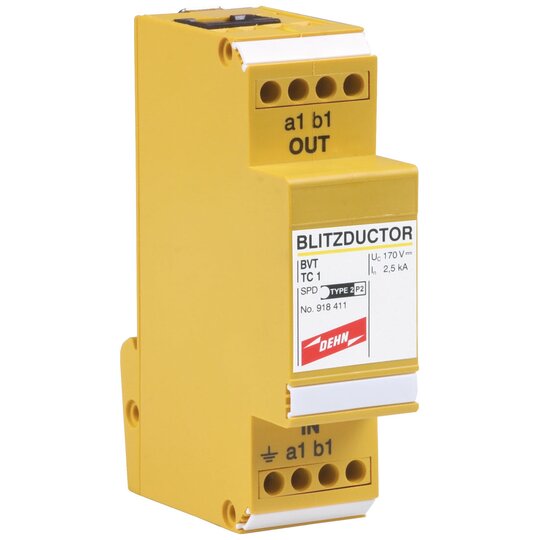

Dehn 918411 BVTTC1 Überspannungsableiter BLITZDUCTOR VT
1 Stück

Listenpreis
Art.-Nr.
2030395
EAN
4013364093133
Hersteller-Nr.
918411
DEHA.-Nr.
0063609
eClass.-Nr.
27130807
Herstellerlink
Wunsch-Suchbegriff
Nennspannung DC 130.0 - 130.0 V
Höchste Dauerspannung DC 170 V
Nennableitstoßstrom (8/20) 5 kA
BlitzstoŽƒstrom (10/350 s)s) 1 kA
Nennlaststrom 0,2 A
Schutzpegel Ader/Ader 240 V
Schutzpegel Ader/Erde 600 V
Grenzfrequenz 17 MHz
Montageart Hutschiene TH35
Anschluss 1 Klemme/RJ45
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über separater Leiter
Baubreite 27 mm
Schutzart (IP) IP10

Energetisch koordinierter leckstromfreier Überspannungsableiter für a/b-Ader, ISDN Uk0 oder ADSL mit RJ45-Anschlüssen und zusätzlichen Schraubklemmenanschlüssen. Das Pinning der RJ45-Buchsen ist RJ11/12-kompatibel. Die parallelen Schraubklemmen sind robuster als die RJ45-Buchsen und erhöhen den Nennableitstoßstrom gesamt auf 10 kA.SL, ISDN Uko, 2-polig, Baubreite 1,5 TE, Anschluss über RJ45(12)-Buchsen oder Schraubklemmen. Höchste Dauerspannung DC: 170 V Nennstrom: 0,2 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 5 kA Fabrikat: DEHN Typ: BVT TC 1 Art.-Nr.: 918411 oder gleichwertig.

43057.pdf

Montageanleitung

Download (Stand: 12.07.2024)

11015386_30797068.pdf

Maßzeichnung

Download (Stand: 12.07.2024)

11015386_30797067.pdf

Schaltbild

Download (Stand: 12.07.2024)

11015386_11015397.pdf

Produktdatenblatt

Download (Stand: 12.07.2024)

Deeplink Produktseite

Download (Stand: 12.07.2024)

REACH-Erklärung

Download (Stand: 12.07.2024)
