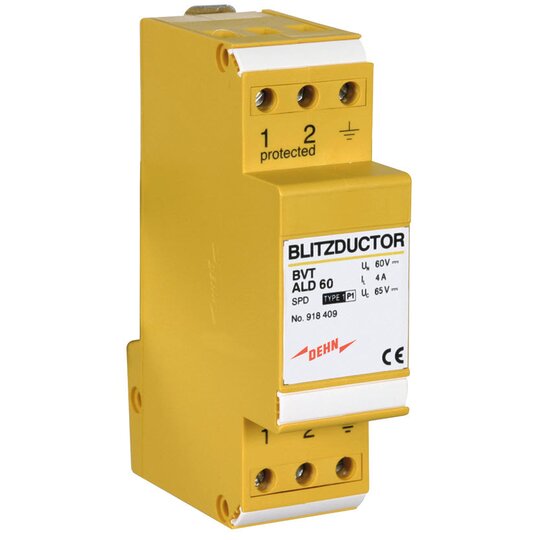

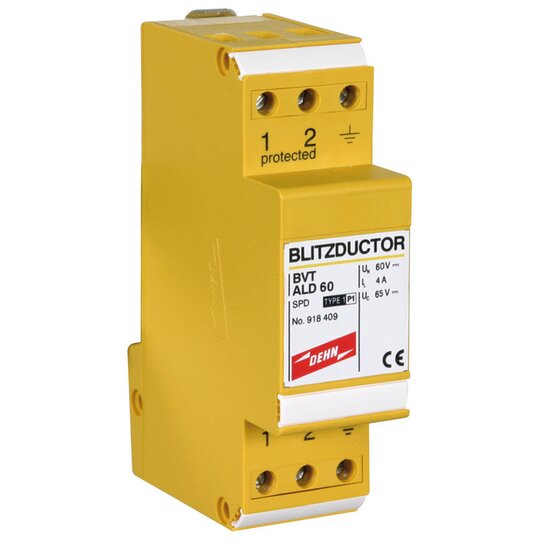

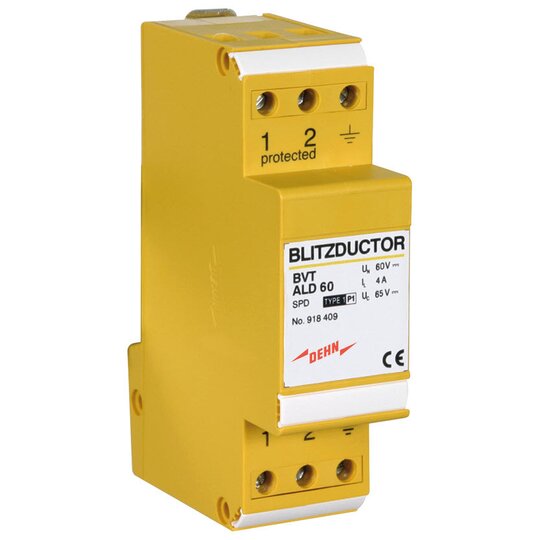

Dehn 918409 BVTALD60 Kombiableiter BLITZDUCTOR VT f.Gleichspannungsversorg.

Hersteller-Nr. 918409 283391975
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032651
EAN
4013364146709
DEHA.-Nr.
3731840
eClass.-Nr.
27130811
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Nennspannung DC 60.0 - 60.0 V
Höchste Dauerspannung DC 65 V
BlitzstoŽƒstrom (10/350 s)s) 5 kA
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 7 A
Schutzpegel Ader/Ader 90 V
Schutzpegel Ader/Erde 650 V
Montageart Hutschiene TH35
Anschluss 1 Schraubanschlussklemme
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über separater Leiter
Baubreite 27 mm
Schutzart (IP) IP20

Energetisch koordinierter Kombiableiter zum Schutz von erdfreien DC-Versorgungen für Hutschienenmontage. VT, geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von erdfreien DC-Versorgungen für Hutschienenmontage, Anschluss über Schraubklemmen, 2-polig, Baubreite 1,5 TE Nennspannung DC: 60 V Höchste Dauerspannung DC: 65 V Nennstrom bei 80 °C: 4 A Nennstrom bei 45 °C: 7 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA Fabrikat: DEHN Typ: BVT ALD 60 Art.-Nr.: 918409 oder gleichwertig.

12348278_34962387.pdf

Schaltbild

Download (Stand: 10.04.2025)

12348278_34962388.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

3010984.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12348278_12348286.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)

REACH-Erklärung

Download (Stand: 10.04.2025)
