| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
255 V |
| Nennlaststrom |
3 A |
| Nennableitstoßstrom (8/20) (L-N) |
3 kA |
| Gesamtableitstoßstrom (8/20) (L+N-PE) |
5 kA |
| Schutzpegel L-N |
0,8 kV |
| Schutzpegel L-PE/N-PE |
1 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
3 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
3 A |
| Polzahl |
2 |
| Montageart |
Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
2,5 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
2,5 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 3 |
true |
| Mit Entstörfilter |
true |
| Schutzart (IP) |
IP20 |

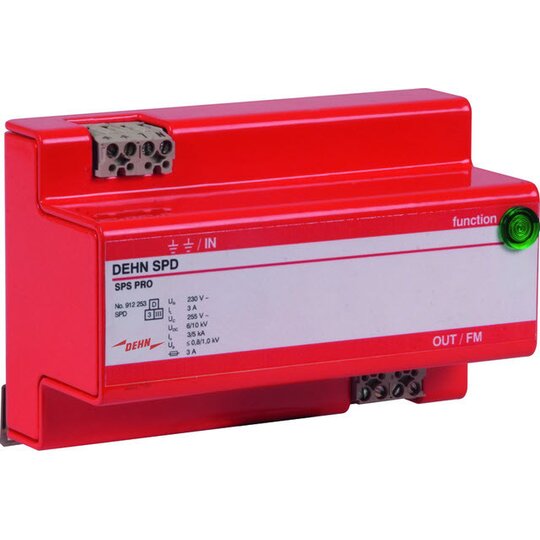

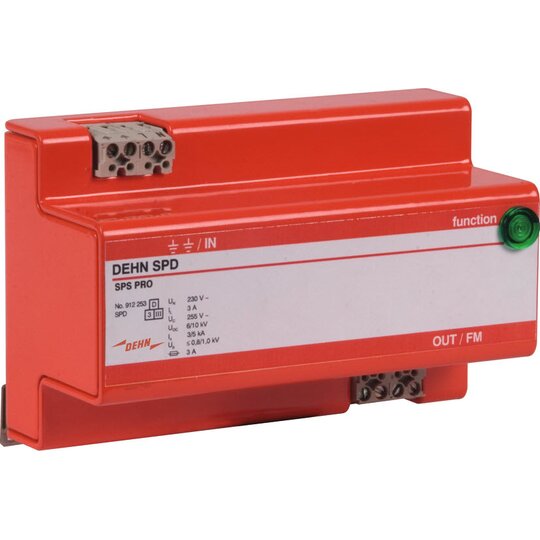

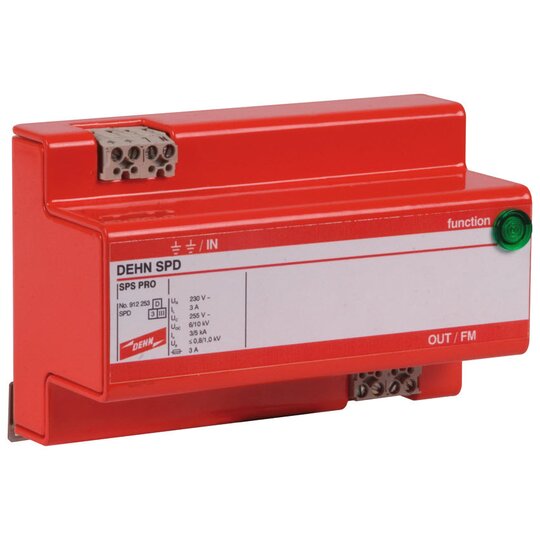

Zweipoliger Überspannungsableiter SPS-Protector mit Entstörfilter, Typ 3 nach EN 61643-11. Kombination aus Überspannungsschutz und Filter. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 û 2 und höher. Aufbau im Schirmgehäuse Netzfilter nach DIN VDE 0565 Teil 3 Höchste Dauerspannung:255 V ac Gesamtableitstoßstrom:5 kA Schutzpegel (L-N):<,= 0,8 kV Nennlaststrom: 3 A ac Dämpfung bei f = 1 MHZ sym./asym. >,= 73 dB / >,= 45 dB Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: SPS PRO Art.-Nr.: 912253 oder gleichwertig.'
12346641_34956847.pdf
Schaltbild
|
12346641_34956848.pdf
Maßzeichnung
|
3006908.pdf
Montageanleitung
|
12346641_12346643.pdf
Produktdatenblatt
|
|
|
|
|
