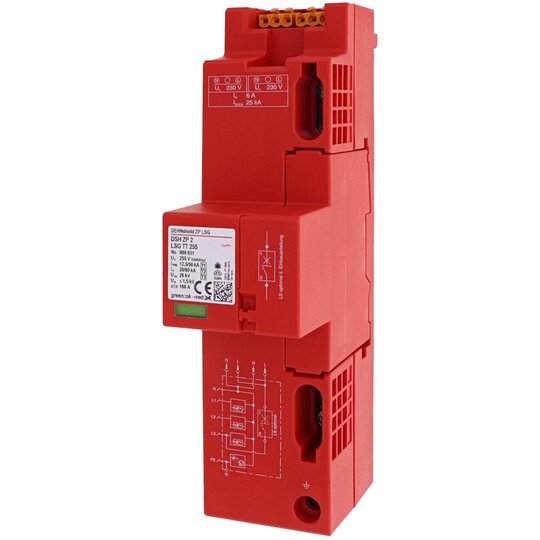

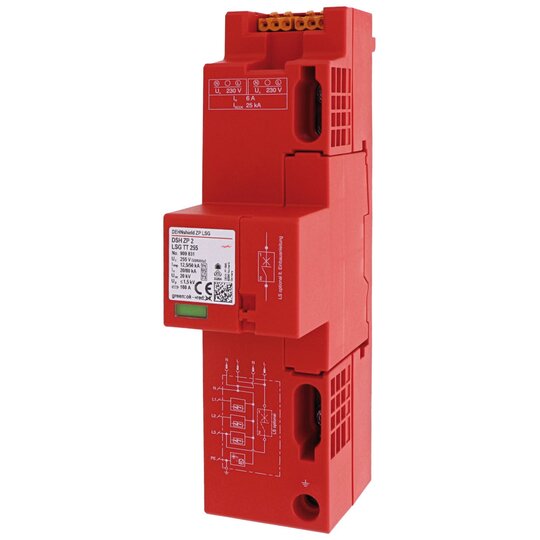

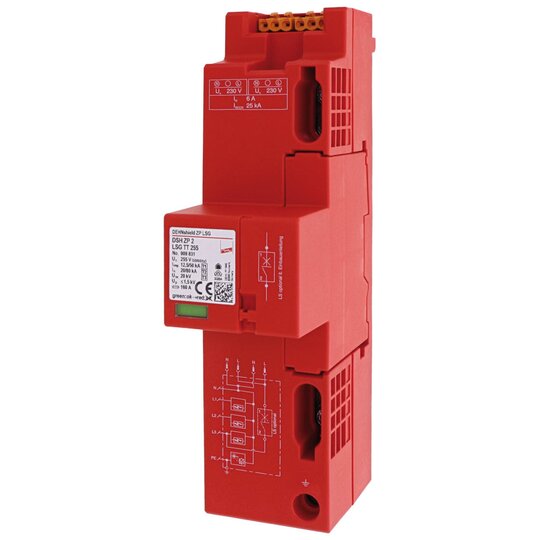

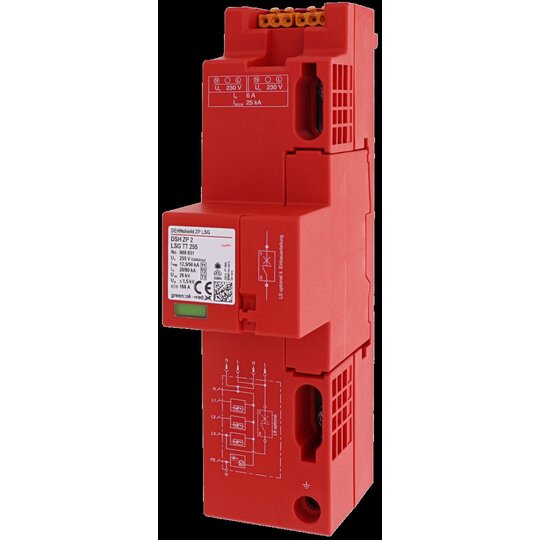

Dehn 909831 DSH ZP 2 LSG TT 255 Kombi-Ableiter Typ1+2 DEHNshield ZP 2

Ihr Nettopreis
Art.-Nr.
2034213
EAN
4013364449732
Hersteller-Nr.
909831
DEHA.-Nr.
6207755
eClass.-Nr.
27130808
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 50 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 39,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Montageart Sammelschiene
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2 und 3
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP30

Kombi-Ableiter DEHNshield DSH ZP 2 LSG TT 255 4-poliger Kombi-Ableiter für 230/400 V TT- und TN(C)-S-Systeme Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100 Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 inkl. 2 x 230 V Spannungsversorgung (N und L) für das intelligente Messsystem Nachträgliche Integration eines einpoligen B6 Leitungsschutzschalters möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100. Zwei Buchsen für die 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ im Gerät integriert, Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar Höchste Dauerspannung: 255 Vac Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom gesamt (10/350): 50 kA Folgestromlöschfähigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 zu Ableitern der Red/Line-Familie sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH ZP 2 LSG TT 255 Art.-Nr.: 909831 oder gleichwertig.

12344924_34950933.pdf

Schaltbild

Download (Stand: 24.02.2025)

12344924_34950934.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3018360.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12344924_12344986.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
