| Einbautiefe |
69 mm |
| Auslösecharakteristik |
B |
| Polzahl (gesamt) |
1 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsstrom |
6 A |
| Bemessungsspannung |
23 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
25 kA |
| Spannungsart |
AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
25 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
25 kA |
| Frequenz |
50.0 - 60.0 Hz |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Zusatzeinrichtungen möglich |
false |
| Breite in Teilungseinheiten |
1 |
| Schutzart (IP) |
IP20 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 25.0 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 25.0 qmm |
| Explosionsgeschützt |
false |

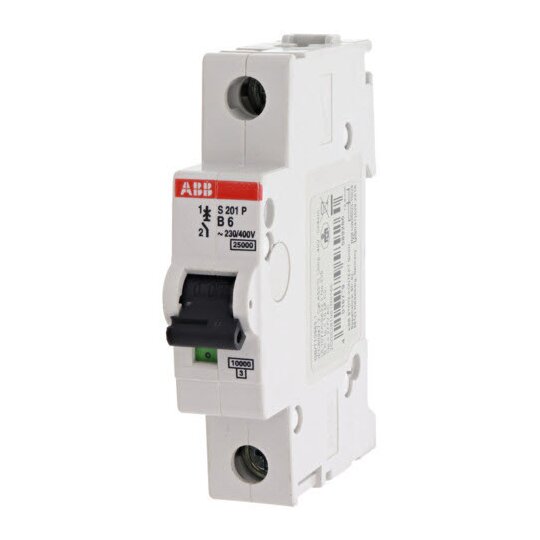

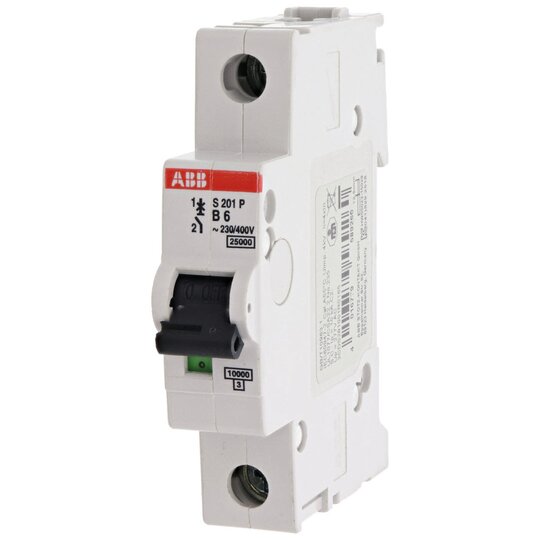

Sicherungsautomat für DSH ZP LSG 1-polig Auslösecharakteristik: B Bemessungsstrom: 6 A Bemessungs-Betriebsspannung: (nach IEC 60898-1) 230 / 400 V AC, (nach IEC 60947-2) 230 V AC Betriebsspannung: Maximum (inkl. Toleranz) 253 V AC Bemessungsfrequenz: 50 / 60 Hz Bemessungs-Schaltvermögen: 25 kA Überspannungskategorie: III Schutzart: IP 20 Fabrikat: DEHN Typ: LS B6 DSH ZP LSG Art.-Nr.: 909497 oder gleichwertig.'
12344924_34950726.pdf
Schaltbild
|
12344924_12344938.pdf
Produktdatenblatt
|
|
|
|
|
